一、衬氟对夹蝶阀概述

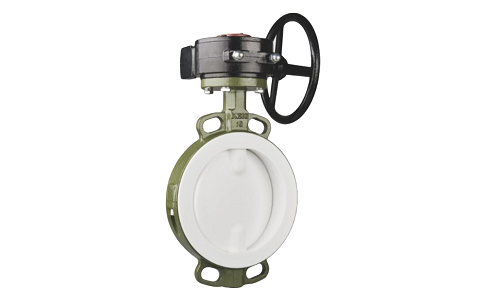

D371F46衬氟对夹蝶阀是在蝶阀阀座与密封面衬有氟塑料，具有零泄漏、寿命长及耐腐蚀性和耐磨性等优点。根据不同工况条件选择不同的衬里阀体，分为全衬氟蝶阀和半衬氟蝶阀。具有严密的密封性能，不仅有普通蝶阀的机械强度，又有高的耐腐蚀性、耐碱性的化学特性，在一般常规条件下的工况中比不锈钢蝶阀具有更高的性价比。

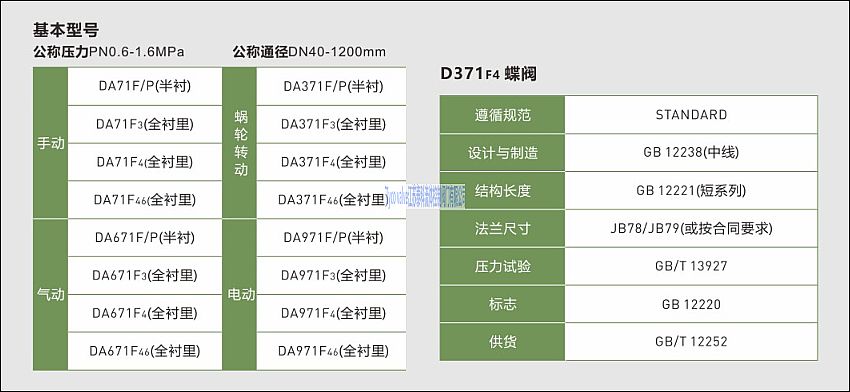

二、衬氟对夹蝶阀参数表

公称通径：DN40-DN1200	公称压力：0.6MPa-1.6MPa	适用温度：0℃-120℃
适用介质：水、酸碱物	阀体材质：铸铁、铸钢	设计与制造标准：GB/T 12238
结构长度标准：GB/T12221	法兰尺寸标准：HG/T20592	压力试验标准：GB/T13927

三、衬氟对夹蝶阀尺寸表

DN	L	D	D1	D2	f	b	H
40	33	130	100	80	3	16	140
50	43	140	110	90	3	16	145
65	46	160	130	110	3	16	155
80	46	185	150	125	3	18	165
100	52	205	170	145	3	18	180
125	56	235	200	175	3	20	203
150	56	260	225	200	3	20	225
200	60	315	280	255	3	22	275

四、应用

衬氟蝶阀是在会与介质接触的过流部件(蝶板、阀体内壁)衬上一层较厚的氟塑料高分子材料，适用于各种不同工业管路中液体和气体的输送，具有腐蚀性、冲刷的使用场合。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的D371F46衬氟对夹蝶阀性能参数、结构尺寸参数等详情，请联系我们。
