一、Q11F二片式球阀概述

Q11F不锈钢二片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。是近阶段时间来广泛采用的一种新型阀门。

二、Q11F二片式球阀参数表

公称通径：DN15-DN100	公称压力：1.6MPa-6.4MPa	适用温度：-20℃～180℃
适用介质：水、油、气	操作方式：手动	设计标准：ASME B16.34
壁厚标准：ASME B16.34	螺纹标准：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	检测标准：MSS SP-110、EN 12266

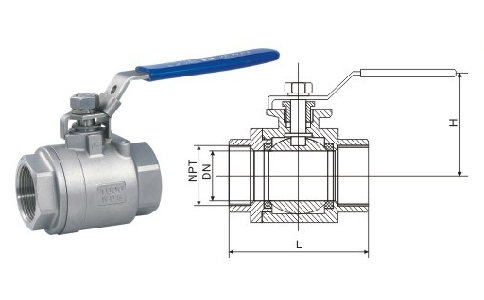

三、Q11F二片式球阀尺寸表

DN	ΦA	L	H	E	HEX.B
15	15	62	27	60	98
20	20	70	30.5	67	120
25	25	81	33.5	70	120
32	32	96	42	81.5	150
40	38	105	46.5	91	170
50	49	120	56.5	100	170
65	65	138	72.5	125	250
80	80	170	89	141.5	250
100	100	205	102.5	163	300

四、零件材质表

名称	材料
阀体	CF8M	CF8
阀杆	SUS316	SUS304
弹簧垫圈	SUS304
密封垫	PTFE
止推垫片	PTFE
填料压盖	PTFE
填料压套	PTFE
球体	CF8M	CF8
阀座	PTFE
端塞	CF8M	CF8
手柄套	塑料Plastic
锁片	SUS301
手柄	SUS304
螺母	SUS304

五、应用

球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的不锈钢二片式球阀性能参数、结构尺寸参数等详情，请联系我们。
