一、锻钢球阀相关概述

Q341H、Q341Y锻钢球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制。

二、锻钢球阀参数表

公称通径：DN40-DN600	公称压力：1.6MPa-20MPa、150LB-1500LB	适用介质：水、蒸汽、油品、颗粒物等
适用温度：-20℃-540℃	操作方式：蜗轮传动	设计和制造标准：GB/T 12237-1989;API 608
检验和试验标准：GB/T 13827-1992;API 598	法兰连接：JB/T 79.1-1994;ASME/ANSI B 16.5	结构长度：GB/T 12221-1989;ASME/ANSI B 16.10

三、锻钢球阀的特点

1、抗硫化应力裂化：阀门接触介质的材料都是按美国腐蚀工程师协会NACE0 1-75的标准进行选择，且按标准进行表面镀镍，能满足硫化环境工程的要求。
2、用聚合物或金属做密封材料，在高温、高压工况具有优良的密封性能。
3、设置填料箱，防止阀门内腔压力异常升高而使阀杆飞出，增置倒密封结构，能确保填料可靠密封。
4、广泛适用于化工、炼油、油气、天然气、钢铁等介质管路。

四、锻钢球阀使用范围

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	PTFE	≤150℃	水、蒸汽、油品等
	不锈钢	≤425℃
铬镍钛钢P型	PTFE	≤150℃	硝酸类
	不锈钢	≤200℃
铬镍钼钛钢R型	PTFE	≤150℃	醋酸类
	不锈钢	≤200℃
铬钼钒钢I型	硬质合金	≤550℃	蒸汽、冶炼、能源等

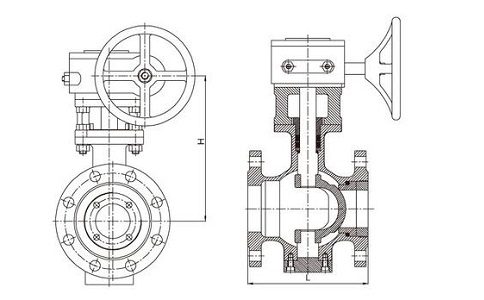

五、锻钢球阀尺寸表

DN	L	D	K	d	b	z-d0	Ws	Hs	Hw	Hd
1-1/2"	165	127	98.5	73	15	4-15	230	135	-	-
2"	178	152	120.5	92	16	4-19	260	150	-	-
2-1/2"	190	178	139.5	105	18	4-19	350	180	-	-
3"	203	190	152.5	127	19	4-19	500	195	-	-
4"	229	229	190.5	157	24	8-19	650	245	310	420
5"	356	254	216	186	24	8-22	800	270	330	440
6"	394	279	241.5	216	26	8-22	1000	295	390	470
8"	457	343	298.5	270	29	8-22	-	-	440	510
10"	533	406	362	324	31	12-25	-	-	490	560
12"	610	573	432	381	32	12-5	-	-	530	600
14"	686	533	476	413	35	12-29	-	-	620	670
16"	762	597	540	470	37	16-29	-	-	675	720
18"	864	635	578	533	40	16-32	-	-	740	790
20"	914	699	635	584	43	20-32	-	-	825	870
24"	1067	813	749.5	692	48	20-35	-	-	920	960

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q341H锻钢球阀性能参数、结构尺寸参数等详情，请联系我们
