一、三片式固定球阀相关概述

Q347H三片式固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制。

二、三片式固定球阀参数表

公称通径：DN50-DN900	公称压力：150LB-1500LB	适用介质：水、蒸汽、油品、颗粒物等
适用温度：-20℃-540℃	设计标准：API 608;API 6D	防火标准：API 607
防静电标准：API 608	制造标准：ASME B 16.34	结构长度标准：ASME B 16.10

三、使用范围

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	PTFE	≤150℃	水、蒸汽、油品等
	不锈钢	≤425℃
铬镍钛钢P型	PTFE	≤150℃	硝酸类
	不锈钢	≤200℃
铬镍钼钛钢R型	PTFE	≤150℃	醋酸类
	不锈钢	≤200℃
铬钼钒钢I型	硬质合金	≤550℃	蒸汽、冶炼、能源等

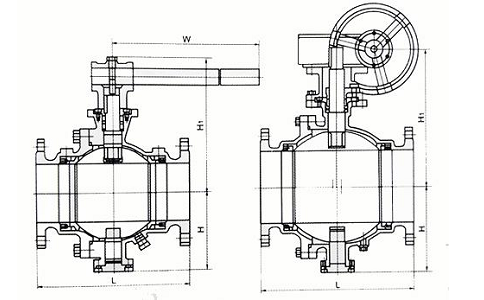

四、三片式固定球阀尺寸表

NPS DN	2 50	2-1/2 65	3 80	4 100	6 150	8 200	10 200	12 300	14 350	16 400	18 450	20 500	24 600	26 650
L (RF)	7 178	7.5 190	8 203	9 229	15.5 394	18 457	21 533	24 610	27 686	30 762	34 864	36 914	42 1067	45 1143
L1 (BW)	8.5 216	9.5 241	11.12 283	12 305	18 457	20.5 521	22 559	25 635	30 762	33 838	36 914	39 991	45 1143	49 1245
H	7 177	7.5 190	8.25 210	20.88 530	24.62 625	25.62 650	30.75 780	31 790	36.25 920	38.25 970	43.38 1100	45.25 1150	50.75 1290	55.12 1400
W	14 350	16 400	20 500	20 500	24 600	24 600	24 600	24 600	32 800	32 800	32 800	32 800	32 800	32 800

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q347H三片式固定球阀性能参数、结构尺寸参数等详情，请联系我们。
