一、不锈钢法兰球阀概述

Q41F不锈钢法兰球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性能好。

二、不锈钢法兰球阀参数表

公称通径：DN15-DN250	公称压力：1.0MPa-6.4MPa	适用温度：-10℃-180℃
适用介质：水、油、气、酸碱物等	阀体材质：铸钢、不锈钢	设计标准：GB/T 12237
结构长度：GB/T 12221	法兰标准：GB/T 9113 JB/T 79	检测标准：JB/T 9092

三、不锈钢法兰球阀的特点

1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、经过特殊工艺处理的球体和阀座，适用于较高温度及各种粉尘和固体颗粒的介质。
3、本系列球阀可配多种驱动装置。

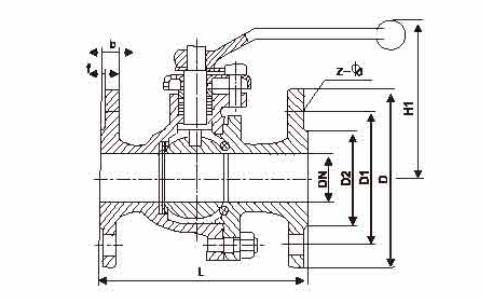

四、不锈钢法兰球阀尺寸表

DN	L	E	H
15	130	140	85
20	140	140	90
25	150	160	99
32	165	180	105
40	180	235	126
50	200	250	140
65	220	285	165
80	250	320	178
100	280	350	230
125	320	800	280
150	360	1000	310
200	400	1200	350
250	457	1400	-

五、零件材质表

序号	名称	材料
1	左阀体	碳钢	不锈钢	珞钼钢
		ASTM A216 WCB/WCC	ASTM A351 CF8/CF8M	ASTM A217 WC6/WC9
2	螺母	ASTM A193 B7 B7M
3	密封垫	ASTM A276 F304/F316/F316L+柔性石墨/PTFE/RPTFE
4	双头螺栓	ASTM A193 B7 B7M
5	阀座	ASTM A276 410/420 ASTM A276 F304/F316/F316L PTFE/RPTFE/PPL
6	阀杆	ASTM S17400 17-4PH ASTM A276 410/420 ASTM A276 F304/F316/F316L
7	压帽	ASTM A276 F304/F316/F316L
8	锁紧螺母	ASTM A276 F304/F316/F316L
9	填料压盖	ASTM A216 WCB/WCC	ASTM A351 CF8/CF8M	ASTM A217 WC6/WC9
10	填料	PTFE/RPTFE/PPL/柔性石墨
11	填料垫片	ASTM A276 F304/F316/F316L
12	阀体	ASTM A216 WCB/WCC	ASTM A351 CF8/CF8M	ASTM A217 WC6/WC9

六、应用

不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑，易于操作和维修，不锈钢球阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。球阀阀体可以是整体的，也可以是组合式的。 本类阀门在管道中一般应当水平安装。不锈钢球阀分类：不锈钢气动球阀，不锈钢电动球阀，不锈钢手动球阀。不锈钢球阀材质分为304,316,321不锈钢球阀。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的不锈钢法兰球阀性能参数、结构尺寸参数等详情，请联系我们。
