一、卧式三通电动球阀概述

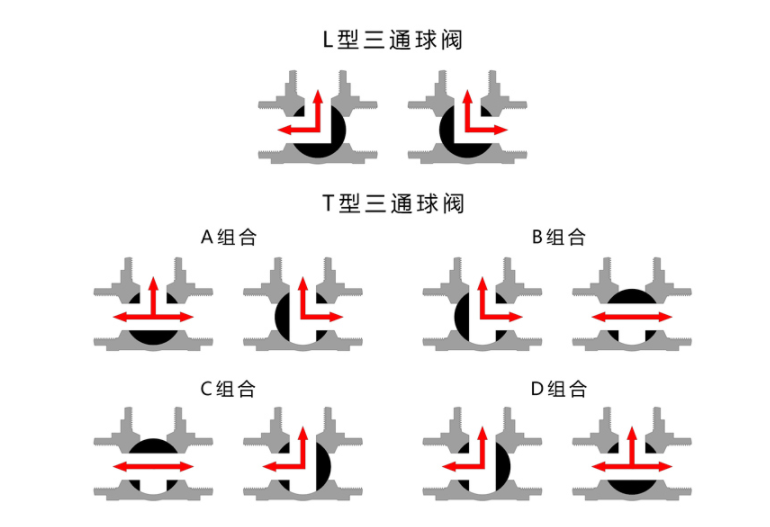

卧式三通电动球阀由内螺纹三通球阀与电动执行机构组成，其流道分为“L”型和“T”型，为工业自控设备、仪表产品。主要用于智能化节水控制器具、节水系统执行终端、环保、小排量给排水、水处理工程等。

二、技术参数表

工作压力：＜1.0MPa	输出力矩：2.5Nm|	工作电流：＜80mA
开关时间：＜8s	功率：＜2W	公称通径：DN8~DN25
防护等级：IP65	额定电压：DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V	控制模式：CR01、CR02、CR03、CR04、CR05

三、卧式三通电动球阀的特点

1、POM与粉末冶金材质相结合减速机构，性能稳定可靠；
2、在断电的情况下，手动扭可操作阀门的开关，便于控制，应对特殊情况发生；
3、外观好看，带开关指示窗，开关状态可视，直观掌握阀体的开关状态；
4、三通球阀，流量大，密封性能好，等级IP65。

四、零件材料

序号	名称	材质	序号	名称	材质
1	阀盖	黄铜镀镍/304/316	2	阀球	304/316
3	阀体	黄铜镀镍/304/316	4	阀杆	黄铜/304
5	球垫	PTFE	6	球垫O型圈	橡胶
7	阀盖密封圈	橡胶	8	阀杆密封圈	橡胶
9	连接架	PA	10	连轴节	PA
11	视窗	透明PC	12	手轮	POM
13	标签	PC	14	上盖	PC
15	紧线锁母	PA	16	下盖	PC

五、使用说明

1、手动操作前请确定阀门处于断电状态；
2、轻轻拉起手轮，转动即可实现开或关，转动手柄时请平稳操作，不可过度用力（转动时请注意指示窗口以免操作过度，损坏阀门）；
3、手动操作完成后请按下手轮，以便正常使用电动功能。
