一、日标法兰球阀概述

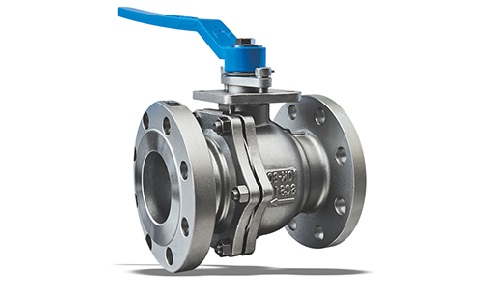

Q41F-10K日标法兰球阀的工作原理是靠旋转阀芯来使阀门畅通或关闭。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。二片式法兰球阀有着自身独有的优越性，如开关无摩擦，密封不易磨损，启闭力矩小，这样可以减小所配执行器的规格。广泛适用于石油化工城市给排水要求严格的工况。

二、日标法兰球阀参数表

公称通径：15A-350A	公称压力：10K	适用温度：-10℃-150℃
适用介质：水、油、气、酸碱物等	阀体材质：铸钢、不锈钢	设计标准：ASME B16.34
壁厚标准：ASME B16.34	防火标准：API 607 ISO 10497	操作方式：手柄、蜗轮、电动、气动
结构长度：JIS B2002	法兰标准：JIS B2220	检测标准：JIS B2003

三、日标法兰球阀的特点

1、阀杆带有防静电设置。
2、阀杆带有防脱出装置设计。
3、钢球球槽上有泄压孔设计。
4、采用ISO 5211直接安装执行器平台设计。

四、零件材质表

五、日标法兰球阀尺寸表

NPS	D1	d	K	D	C	f	N-Z	L	H	E
15A	15	51	70	95	12	1	4-15	108	79	125
20A	20	56	75	100	14	1	4-15	117	82	125
25A	25	67	90	125	14	1	4-19	127	102	155
32A	32	76	100	135	16	2	4-19	140	106	155
40A	38	81	105	140	16	2	4-19	165	128	240
50A	50	96	120	155	16	2	4-19	178	135	240
65A	65	116	140	175	18	2	4-19	190	145	280
80A	78	126	150	185	18	2	8-19	203	160	320
100A	98	151	175	210	18	2	8-19	229	180	320
125A	123	182	210	250	20	2	8-23	356	252	530
200A	198	262	290	330	22	2	12-23	457	385	800
250A	248	324	355	400	24	2	12-25	533	485	涡轮
300A	298	368	400	445	24	3	16-25	610	545
350A	348	413	445	490	26	3	16-25	686	635

六、应用

日标球阀和法兰闸阀同属一类的阀门，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀、三片式球阀是近年来被广泛采用的一种新型阀门，此阀一般水平安装。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q41F-10K日标法兰球阀性能参数、结构尺寸参数等详情，请联系我们。
