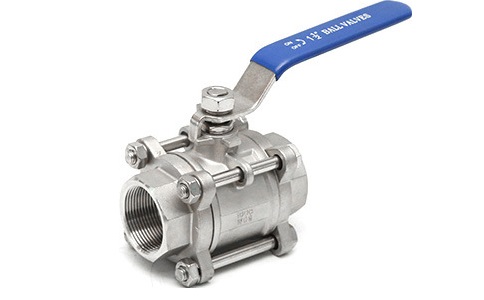

一、不锈钢三片式球阀概述

Q11F不锈钢三片式球阀是一款比较新型的球阀，它有着自身结构所有的一些特别的地方，如开关无摩擦，密封不易磨损，启闭力矩小。其工作原理是靠旋转阀杆来使阀门畅通或闭塞。

二、不锈钢三片式球阀参数表

公称通径：DN15-DN100	公称压力：1.6MPa-6.4MPa	适用温度：-20℃～180℃
适用介质：水、油、气	操作方式：手动	设计标准：ASME B16.34
壁厚标准：ASME B16.34	螺纹标准：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	检测标准：MSS SP-110、EN 12266

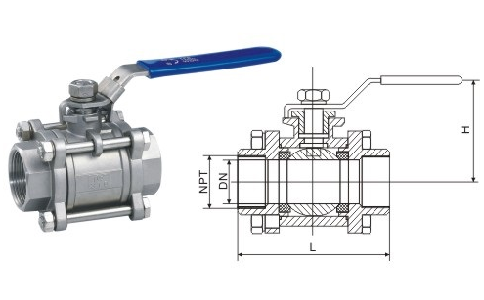

三、不锈钢三片式球阀尺寸表

DN	L	ΦD	H	W	L1	ΦS1	LB	ΦB1	ΦB2	HEX.B
15	70	15	64	120	10	21.8	71	15	22	26
20	80	20	67	120	13	27.3	80	20	26.5	32
25	86	25	73	120	13	34	88	25	34	38
32	100	32	83.5	150	16	42.8	100	32	42	48.5
40	108	38	98	170	16	48.9	110	38	47.5	54
50	136	49	107	170	16	48.9	110	38	47.5	54
65	165	65	129	250	17	74	173	65	75	83
80	192	78	136	250	17	90	198	80	92	96
100	242	98	167	300	20	115.4	245	98	110	123

四、不锈钢三片式球阀的特点

1、流体阻力小、其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也广泛使用。
4、操作方便，开闭迅速。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

五、零件材质表

名称	材料
阀体	CF8M	CF8
螺母	SUS304
阀盖	CF8M	CF8
球体	CF8M	CF8
阀座	PTFE	RPTFE
止推垫片	PTFE
密封圈	PTFE
弹簧垫圈	SUS304
填料	PTFE
填料压盖	SUS304
弹簧垫圈	SUS304
阀杆	SUS316	SUS304
锁片	SUS301
手柄	SUS304
手柄套	塑料Plastic
双头螺栓	SUS304

六、应用

三片式球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的不锈钢三片式球阀性能参数、结构尺寸参数等详情，请联系我们。
