公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	最佳减压比0.6
渗漏量	0.5QMax
温量-压力等级	ANSI B16.34



公称通径	50	65	80	100	125	150	200	250	300	350	400	500
配执行机构型号	ZKZ-310BC		ZKZ-410BC/ZKZ-510BC				ZKZ-510BC		ZKZ-610BC/ B+Z250/F1800
行程	25		30				50/30		50		60	100
推力(N)	4000		6400/1600				16000		2500
全行程时间(S)	20		32				37		62
输入信号	4-20mA DC
供电电源	220V 50Hz										380V 50Hz
基本误差()	≤±2.5
基本误差()	≤±1.5
基本误差()	≤3



零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	304
阀瓣	2Cr13
阀杆	2Cr13
垫片	柔性石墨/1Cr18Ni9
导向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45



DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	15	20	35	60	70	110	150	230	420	540	710	1020

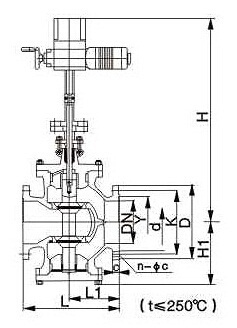

公称通径DN	外 形 尺 寸
	L	L1	H	Hl
50	300	150	880	190
65	340	170	890	205
80	380	190	910	215
100	400	215	950	240
125	430	225	990	275
150	450	230	1090	320
200	500	260	1160	340
250	550	285	1230	370
300	750	395	1370	460
350	850	445	1450	530
400	950	550	1570	660
500	1130	680	1780	800



公称通径DN	外 形 尺 寸
	L	L1	H	Hl
50	300	150	880	200
65	340	170	890	215
80	380	190	910	225
100	400	215	950	250
125	430	225	990	285
150	450	230	1090	330
200	500	260	1160	355
250	550	285	1230	390
300	750	395	1370	480
350	850	445	1450	550
400	950	550	1570	700
500	1130	680	1780	820
