公称通径	DN50～150mm
公称压力	PN4.0MPa
适用介质	液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度	-196℃～+80℃



阀体	ZG0Cr18Ni9
阀瓣	0Cr18Ni9/H62
阀瓣	0Cr18Ni9/H62
填料、密封圈	PTFE

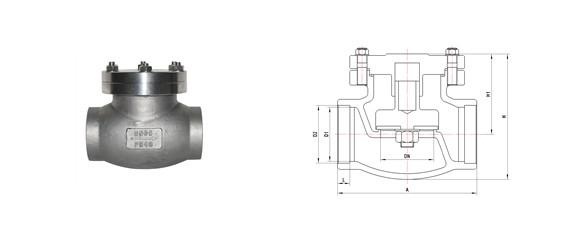

公称通径 DN(mm)	DH61F-40P 低温止回阀						重量 (kg)
	尺 寸(mm)
	A	L	D	D1	H	H1
10	70	8	10	14.5	85	65	0.66
15	70	8	15	18.5	85	65	0.72
20	90	8	20	25.5	103	75	1.07
25	90	8	25	32.5	103	75	1.15
32	100	10	32	38.5	125	86	2.25
40	100	10	40	48.5	125	86	2.31
50	140	10	50	57.5	146	98	7.13
65	170	10	65	76.5	153	98	9.29
80	200	15	80	89.5	195	127	16.33
100	220	15	100	108.5	214	134	21.31
150	300	20	150	159.5	285	166	38.74
