气动偏心半q341f.com/' target='_blank'>球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，使用长。 V型切口的球芯与金属阀座之间具有剪切作用，适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得。启闭件采用V型球缺结构，解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。结构紧凑，通用性强，流量特性为近似等百分比，可调较大。蜗轮传动V型球阀还具有调节并定位的功能。V型球阀适用Class150～600、PN1.6～10.0MPa，工作温度≤200℃的管路上，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。气动球阀推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。三片式气动球阀图片

气动对夹式球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等的优点。此外，阀座采用弹性密封结构，密封好，启闭轻松。设有耐火结构，能够操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。产品用途：对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的管路上，用于截断或接通管路中的介质，选用不同的材质法兰气动球阀结构图，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动球阀**品牌气动球阀维修方便，气动球阀结构简单法兰气动球阀结构图，密封圈一般都是活动的，拆卸更换都比较方便。

（1）、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开   关位置避免误操作。手柄上有开和关标识。

（2）、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度高。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

（3）、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在润滑情况下实现密封。

（4）、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，符合系统安全。

（5）、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

（6）、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

入口侧密封作用模型有限元分析  本节的分析模型的**是明确不同预紧位移条件下，阀座密封几何、材料关系对阀门启动扭矩的影响。位移-预紧力分析有限元模型如图17，根据阀座与法兰的实际接触关系，限定阀座底面与法兰接触的实际接触面位移为0(左右方向)，设置阀球向右位移量从0线性增加至1mm或1.5mm，计算阀球水平方向受力即为所求预紧力。实际装配结构为双阀座夹持球体，实际预紧位移量为此模型中阀球位移的约2倍。计算模型相当于模拟阀座预紧阶段总**移0～2mm。计算条件：①新阀座密封(BD=245mm)，材料参数为新阀座密封长时/短时压缩性能参数;②旧阀座密封(BD=250mm)，材料参数为旧阀座密封长时/短时压缩性能参数。气动球阀相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置。

结构特点和应用范围L（T）形气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。***用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。气动三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通（如流向图L型）。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不*可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。双作用气动三通球阀气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动气动三通球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动单作用气动三通球阀气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动金属硬密封气动固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。气动球阀和电动球阀图例

它有两个密封面，而且目前球阀的密封面材料***使用各种塑料，密封性好，能实现完全密封。三片式气动球阀图片

特点

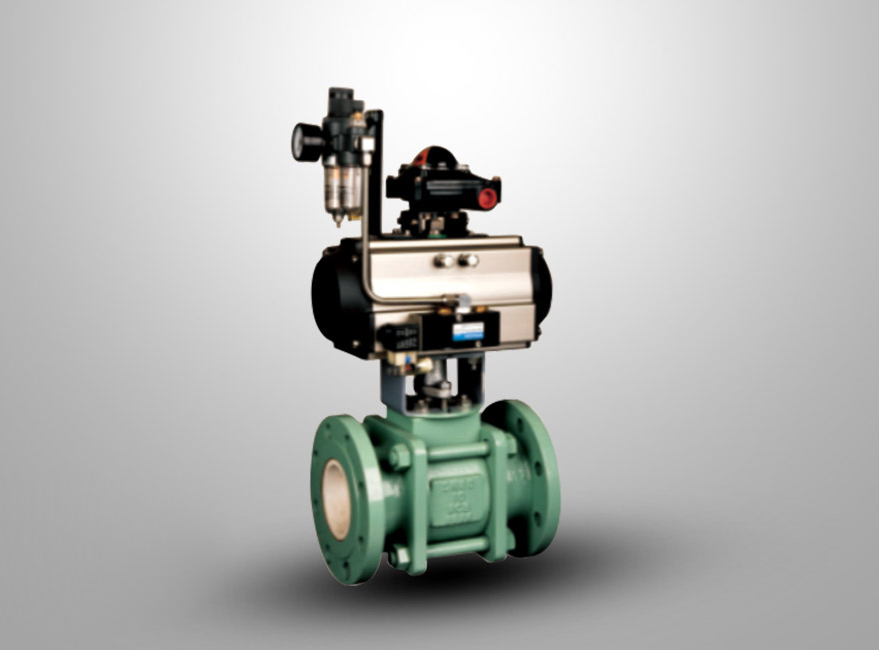

◆抗冲蚀、耐磨损——阀球、阀座及内衬均采用氧化锆结构陶瓷材料，洛氏硬度高达HRA87以上，因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。

◆抗腐能力强——经中科院金属腐蚀与防护研究所检验，除玻璃溶液及氢氟酸外，氧化锆陶瓷材料具有优异的耐蚀性。

◆使用寿命长——通过机械部合肥通用所静压寿命试验，开关一万次仍不泄露。工程陶瓷又称结构陶瓷，与普通陶瓷有本质的区别。阀门上使用的陶瓷材料主要为TZP，它的原材料就是锆宝石的原材料，经喷雾造粒、等静压制、高温 烧结、精密加工，使陶瓷的“脆性”得到了**改进，其韧性和强度得到了极大的提高，工业上称其为“陶瓷钢”。TZP陶瓷不但具有高韧性 、**度、高硬 度、高耐磨性及高的耐腐蚀性能，而且还有自润滑性好、热传导率低、极好的表面光洁度（Ra可达0.01um）等特点，是阀门金属材料的较好替换材料。三片式气动球阀图片
