电动三通q341f.com/' target='_blank'>球阀概述：

电动三通球阀是一种可对三条管路介质进行换向、分流或合流的三通切换型调节球阀，一般有法兰或内螺纹连接方式，根据不同流向切换要求球芯可设计为L型和T型结构，从而实现对管道中流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断，也能关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。选用不同功能的执行装置，可满足不同工况的使用要求，广泛用于电力、环保、供水、蒸汽、机械设备等工业系统中作两位切断或比例式调节使用。

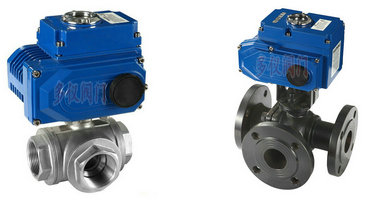

电动内螺纹三通球阀 电动法兰三通球阀

电动三通球阀优点：

1，电动三通球阀兼备开关切断和智能比例式调节功能，不仅可截断流体，也可以对压力，流量及温度等参数进行调整。

2，可用功能多，既能分配也能换向，适用于液休、气体、蒸汽等介质的配比调节与控制。

3，可用范围广，一阀多用，任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

4，可分为电动法兰三通球阀和电动内螺纹三通球阀，满足不同工况里管道的连接。

电动三通球阀技术参数：

公称通径

DN15～DN200(mm)

公称压力

PN1.6、2.5、4.0、6.4MPa

连接形式

法兰式、螺纹

阀芯形式

O型球芯

驱动方式

电源驱动

结构形式

三通L型、T型

电源电压

AC220V、AC380V、DC24V（其他定制）

阀体材质

碳钢WCB、不锈钢304、316、316L等

球芯材质

不锈钢304、316、316L

开关时间

15-60秒（可定制快开）

适用温度

-40℃～450℃

执行机构

开关型、调节型(4～20mA等)、整体型-可选防爆

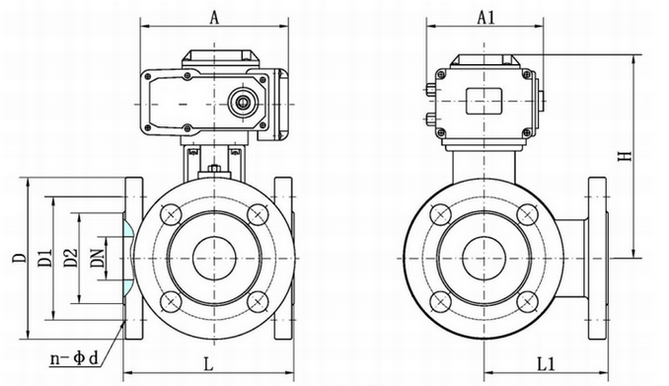

电动法兰三通球阀结构图

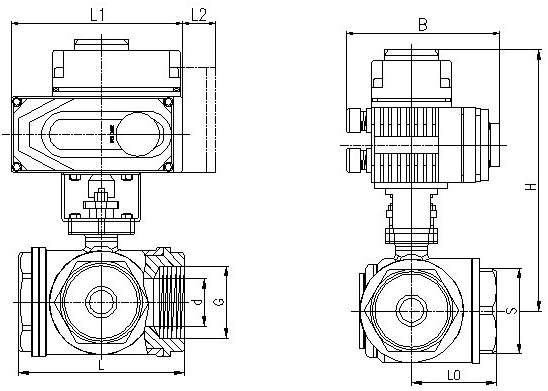

电动内螺纹三通球阀结构图

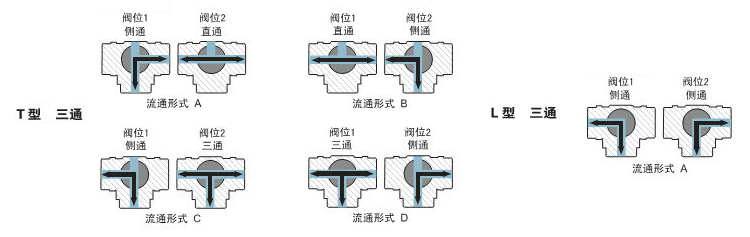

电动三通球阀流向原理说明：

电动三通球阀根据流向切换要求一般分为L型结构和T型结构电动三通球阀，介质流通方向可切换为多种形式。

L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，T型电动三通球阀适用于介质的分流、合流或流向切换。

T型三通球阀可以使三个通道互相连通或使其中两个通道连通电动三通球阀，起分流或合流作用，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
