管件的种类甚多，随着各种成套设备、工艺步骤的不断改进球阀种类，球阀的种类还在不断提高，但总体来说可分为两大类。

(1)手动管件：借助介质(液体、空气、蒸汽等)原本的能力而自行动作的阀体。如安全阀、减压阀、蒸汽疏水阀、空气疏水阀、止回阀、调节阀、温度调节阀等。

(2)驱动管件：利用自动、电力、气力来操纵的球阀，如阀门、截止阀、节流阀、蝶阀、球阀、隔膜阀等。

之外，球阀也有以下几种分类方式：

(1)按结构特点，按照球阀关掉件相对于喷嘴的联通方向可分为：

①截门形：关掉件顺着汽缸的轴线方向联通，如图1-1所示。

图1-1截门形图1-2闸门形

②闸门形：关掉件顺着平行于汽缸的轴线方向联通球阀种类，如图1-2所示。

③球形：关掉件是立方体，紧扣原本的轴线旋转，如图1-3所示。

图1-3球状图1-4旋启形

④旋启形：关掉件紧扣喷嘴外的轴线旋转，如图1-4所示。

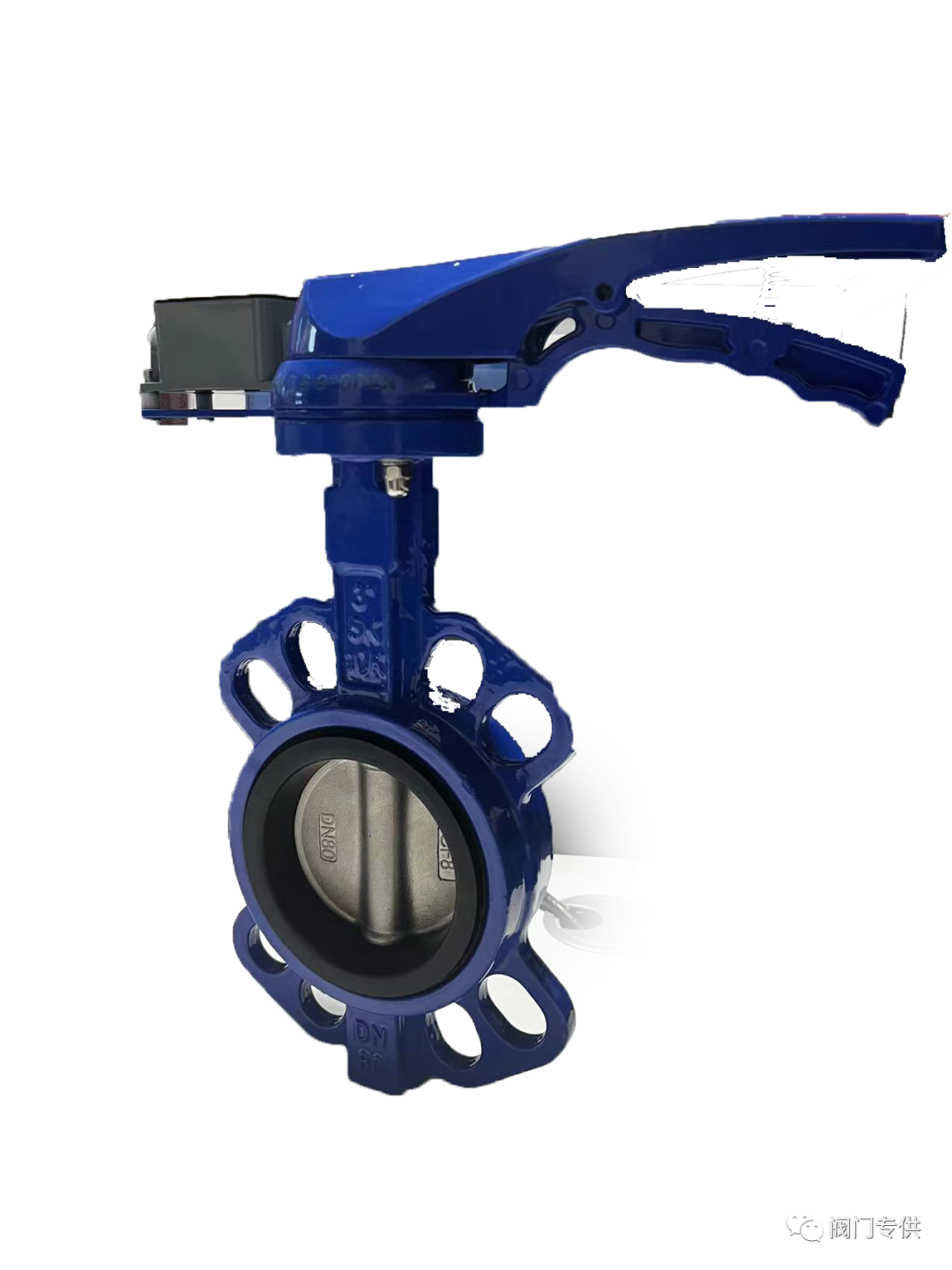

⑤蝶形：关掉件为一圆盘，紧扣喷嘴内或电刷外的轴线旋转，如图1-5所示。

图1-5蝶形

(2)按操纵方式，依据不同的操纵方式可分为：

①手动：利用手轮、手柄、杠杆等，由人力来操纵的阀体。当还要传递较大扭矩时，可安装链轮、圆柱蜗杆等减速装置。图1-6为摇杆操纵的对夹阀门，图1-7为直齿圆锥蜗杆传动阀门，图1-8为齿轮传动阀门。

图1-6摇杆对夹式联轴器图1-7自动阀门

图1-8涡轮阀门

②电动：用电动机或其他机电装置来操纵的球阀。图1-9为电动碟阀。

图1-9电动阀门图1-10气动阀门

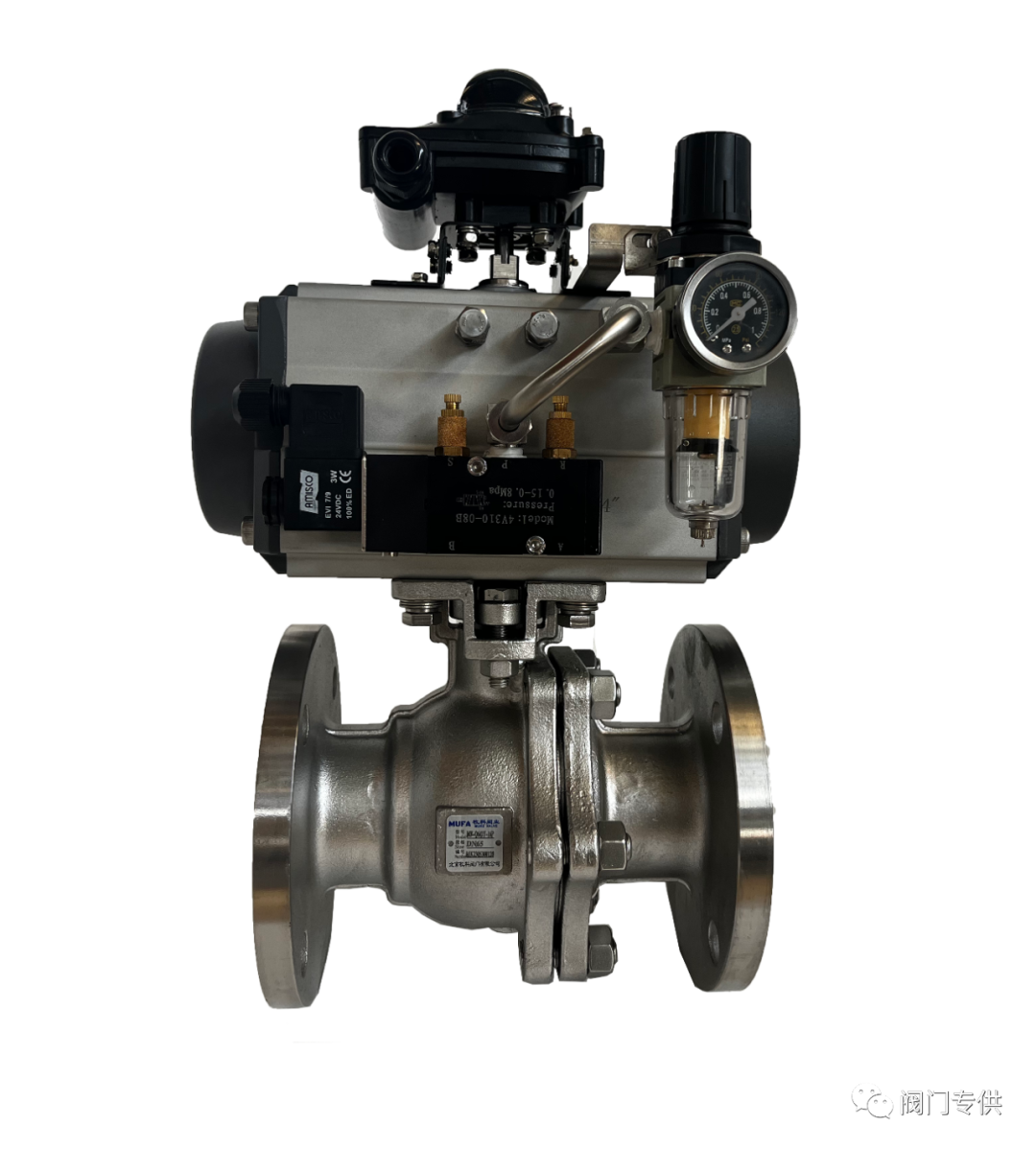

③气动：利用空气来操纵的球阀。图1-10为气动阀门。

(3)按压力，按照球阀的公称压力可分为：

①真空阀：工作压力高于标准大气压或绝对压力大于0.1MPa的球阀。

②低压球阀：公称压力PN≤1.6MPa的球阀。

③中压球阀：公称压力2.5～6.3MPa的球阀。

④高压球阀：公称压力10.0～80.0MPa的球阀。

⑤超高压球阀：公称压力PN≥100.0MPa的球阀。

(4)按介质工作气温

①超高温球阀：介质工作气温t

②低温球阀：介质工作气温-100℃≤t的阀体。

③常温管件：介质工作气温-29℃≤t≤120℃的阀体。

④中温管件：介质工作气温120℃

⑤高温球阀：介质工作气温t>425℃的阀体。

(5)根据管线的联结形式

①法兰连结管件：铸件上带有法兰，与管线选用法兰连结的闸阀，如图1-9、图1-10所示。

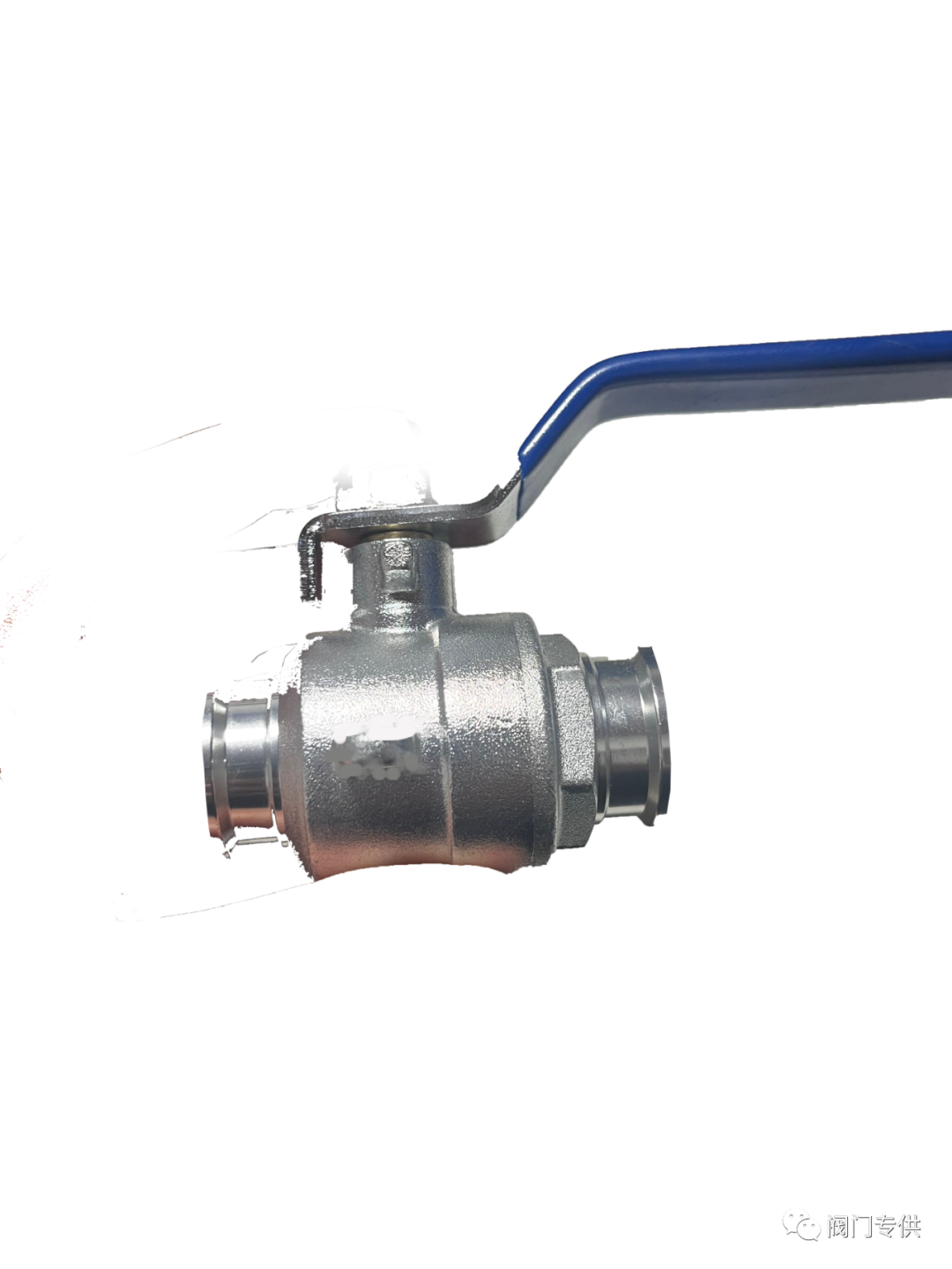

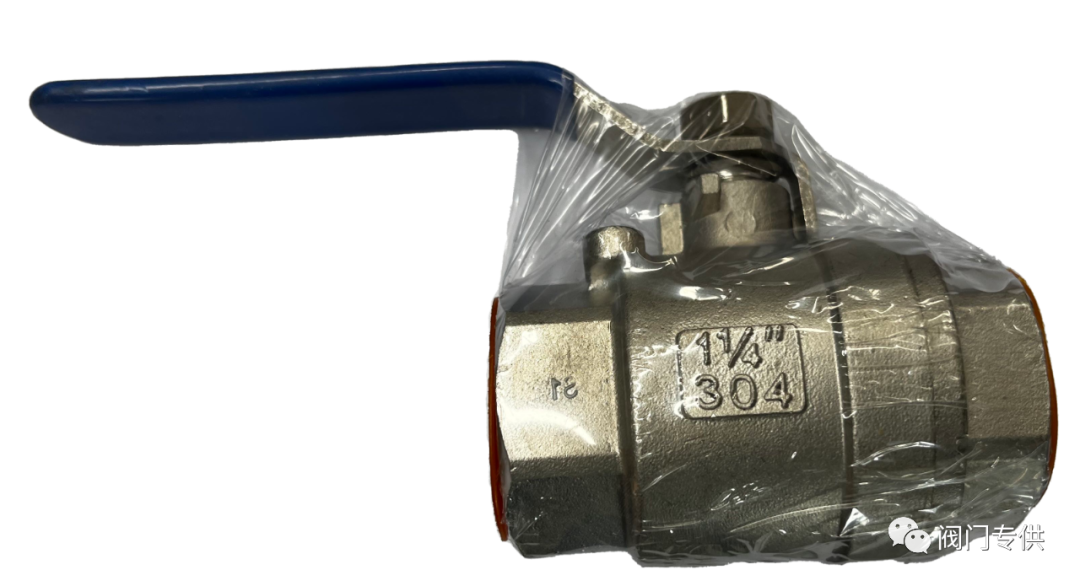

②螺纹联接管件：铸件上带有内螺纹或外螺纹，与管线选用螺纹联接的闸阀，如图1-11所示。

图1-11丝击球阀图1-12冲压阀门

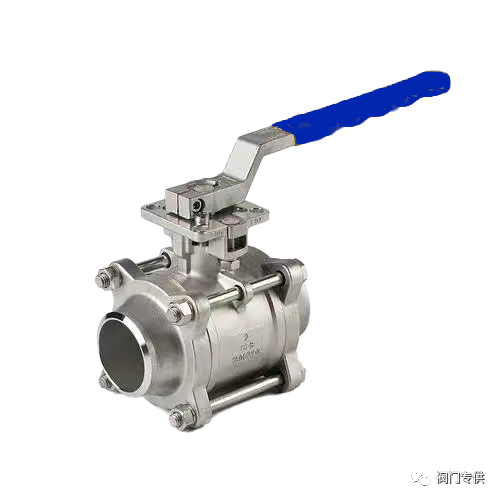

③焊接连结球阀：铸件上带有焊口与管线选用冲压连结的球阀，如图1-12所示。

④夹箍连结管件：铸件上带有夹口，与管线选用夹箍连结的管件，如图1-13所示。

图1-13夹箍阀门

⑤卡套联结管件：选用卡套与管线连结的阀体。

由此可见管件的分类十分广泛，但现在人们常以管件的外观进行分类，如阀门、闸阀、球阀等，熟悉管件的分类可以让我们使用时作出更精确的选择。
