阀门是旋塞阀的改进变迁，他们属同一类别，阀门的关掉件是立方体而不是旋塞，立方体绕阀门中心线作90°旋转，可启闭管件。阀门主要起截断、分配和改变介质流动方向的作用，设计成V形开口的联轴器还可作流量调节用。

联轴器具有旋塞阀的特点球阀类型，同时摆脱了旋塞阀的劣势，阀门的特点如启闭扭力小，密封功耗好等。

（1）阀门的分类

阀门分类方式太多，下边介绍几种。

1）按立方体结构方式分类

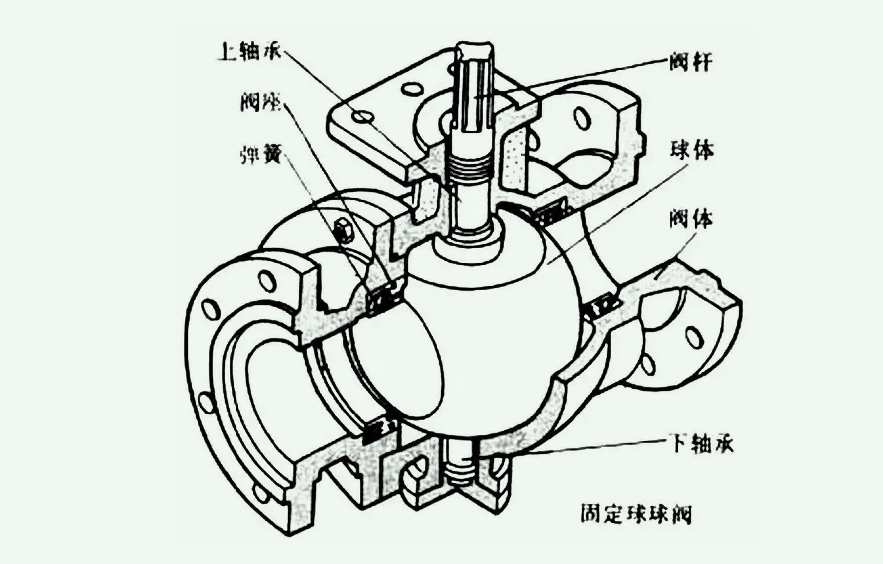

--浮动球式

--固定球式

2）按阀门流通方式分类

--直通式

-多通道式

3）按阀门组装方式分类

--侧装式

-上装式

4）按阀门流道半径分类

--全管径

--缩径

（2）阀门的功耗

立方体流道为方形，不缩径的立方体方形流道与阀门方形流道连结呈直管段，因此流阻十分小。依照不同的载荷，密封副可选择金属/金属和金属/非金属（+金属）球阀类型，密封功耗好。阀门在容积小、启闭快速、操作便捷、安全靠谱、使用寿命长及适用范围广等特点，部份代替了阀门、截止阀及节流阀。多通道阀门可拿来实现介质分配与改变介质流向的功能。下边对阀门功耗的异同点进行介绍。

特点：

（1）流体阻力小（全通径流道衬套的阻力系数与同宽度管段几乎相似）。

（2）结构简略，阀门对称、体积小，可单向流动、双向密封。

（3）密封靠谱（尤其是喷嘴密封面选用非金属材料时）。

（4）操作便捷、启闭快速，摇动90°就能完成，以便远距离控制。

（5）修理便于，喷嘴密封圈通常都是活动的，拆换便捷，假如选用上装式结构，可在线更换。

（6）球阀在全开或全关位置，密封副与介质完全隔离，高速通过的介质不会冲刷密封副。

（7）立方体在启闭时是旋转擦洗的过程，因此多数结构的阀门可适于带漂浮固体颗粒的介质，采用合适的耐热喷嘴密封材料，也可适于块状介质。

（8）直通式联轴器作截断用，使用广泛；三通、四通及五构型阀门适于分配介质和改变介质流向；V形阀门可作节流用。

（9）全管径阀门全开时清扫球便于通过清扫管道，在石油、天然喉管道中广泛应用。

（10）适用范围广：工作压力从真空至高压，公称外径为DN8~3000，工作气温为-254~815℃。

劣势：

（1）喷嘴密封圈等零件如选用非金属材料时，其压力-气温额定值高于阀门外壳（金属）的压力-气温额定值，使得阀门实际的使用压力、温度及介质受其限制。

（2）喷嘴密封圈等零件选用非金属材料时，应考虑阀门的耐火及防静电结构功耗。

（3）立方体的加工和抛光有难度，金属密封副阀门（硬密封阀门）的加工愈加复杂。

（4）烟尘、结焦及粘性介质充塞入活动的密封圈内时，会影响联轴器的位移，从而影响密封，因此不宜适于含烟尘、易烧损及黏性大的介质。
