之前介绍组合式减压阀在国华广州电厂应用，目前介绍阀门是由旋塞阀变迁而至的。它的启闭件为一个立方体，运用立方体绕衬套的轴线旋转90。，实现开启和关掉的目的。阀门在管道上主要适于截断、分配和改变介质流动方向，设计成V形开口的阀门，还具备良好的流量调节功能。

阀门除了结构简略、密封性好，但是在一定的公称规格范围内具备容积小、重量轻、材料消耗少、安装规格小，而且驱动扭矩小、操作简便、易实现迅速启闭，是近十几年来发展快的球阀品种之一。阀门的使用十分广泛，使用品种和人数仍在不断扩大，甚至向低温、高压、大口径、高密封性、长寿命、优良的调节功耗，以及一阀多功能方向发展。其靠谱性及其他功耗指均达到较高水平。随着阀门的发展，在可以预见的短时间内，非常是在石油与天然气输送管道，焦化裂化分馏装置、海洋石油、煤直接液化油装置上以及核工业方面将有更广泛的应用。

环保阀门种类阀门的特点如下：

①具有低的流阻；②因在工作时不会卡住（在无润滑剂时），故能靠谱的应适于磨蚀性介质和低沸焦液体中；③在较高的工作压力和较高的工作气温范围内，能实现完

全密封；④可实现迅速启闭，这些结构的阀门，其启闭时间仅为0.5-1。，以保证能适于实验台

的手动化系统中，迅速启闭阀门时，操作无冲击；⑤球形关掉件能在边界位置上手动定位；⑥双

向密封，密封靠谱；⑦在全开和全闭时，立方体和喷嘴的密封面与介质隔离，所以高速通过管件的介质不会对密封面侵蚀；⑧体腔内的介质压力即便多于外壳材料在38℃时额定压力的1.33倍时，可手动泄放入出口管道或进口管道；⑨可设计成具备防火密封功能；⑩具有防静电功能；⑩设计成V形开口立方体的阀门，具备良好的流量调节功能；⑩结构紧凑、质量轻，可以觉得它是适于高温介质系统合理的阀体结构；⑩阀体对称，尤其是冲压壳体结构，能挺好地承受来自管线的挠度；⑩关闭件能承受关掉时的高压差；⑥全铆接阀门的阀门，可以直接埋于地下，使阀门的内件不受侵蚀，高使用寿命可达40年，是石油、天然气输送管道的阀体。

山东泰科龙管件主营管件有：蒸气减压阀,减压阀(二氧化碳减压阀,可调式减压阀,水减压阀因为阀门有上述特点，因此适用范围很广：①公称规格从DN8-；②公称压力PN从真空到42.OMPa;③工作气温从-204-+816qC。阀门主要的喷嘴密封材料就是聚四氟烯烃(PTFE)．它几乎对所有的物理物质都是惰性的，且具备磨擦系数小、性能稳定、不易老化，适用气温广及密封功耗优良的综合特性。但聚四氟烯烃的地理特征有较高的膨胀系数，对冷流的敏感性和不良的热传导性，要求喷嘴的密封面设计应当紧扣这种特征进行。喷嘴的密封圈材料，包括聚四氟乙烯族和填充聚四氟烯烃、尼龙及其他材料。当密封材料变硬时，密封的牢靠性就遭到破坏，非常是在低压差的状况下。之外，像橡胶那样的合成橡胶，也可以用作垫圈密封材料，但它所适用的介质和使用的气温范围要遭到限制。另外，不润滑使用合成橡胶容易卡住立方体。为了满足低温、高压、强冲蚀、介质带漂浮颗粒、长寿命等工业的使用要求，近些年来金属密封阀门得到了巨大的发展。适于调节流量的V形阀门还有很快的发展。尤其在工业发达国家，阀门的结构在不断改进，如应用在石油、天然气输送管道上的支承板固定球结构全铆接阀门；分馏装置上用的升降杆式联轴器，低温阀门；V形开口调节阀门等，因而使阀门的技术达到一个全新的水平。阀门按立方体的结构和阀门原本的结构可分为以下七种。

1．环保阀门种类浮动球止回阀

这些阀门的立方体是浮动的，由两个汽缸支承，在介质压力的作用下，立方体本来能形成一定量35的位移，并牢牢压在出口端的喷嘴密封圈上，保证出口端密封；假如标准要求为进口端密封，就该设计成带活动套筒联轴器，喷嘴反面有预紧弹簧的浮动球止回阀。浮动球止回阀按照阀门的结构方式分为一体式浮动球止回阀（阀门为一个阀门），如图2-26所示；二体式浮动阀门（阀门由左、右体两体构成），如图2-27所示；带活动套筒联轴器的浮动球止回阀，如图2-28所示。图2-26-体式浮动球止回阀

浮动球止回阀的结构简略，密封功耗良好，因为圆球所承受的工作介质压力全部传给了出口端联轴器密封圈，然而，这些结构只适用于中、低压管件。

浮动球阀门的劣势是，装配时预紧力不易控制，并且还要用不同长度的螺母来调整，装配困难，制造精度要求高，同时操作转矩也较大。

2．环保阀门结构种类固定球止回阀

阀门的立方体是固定的，由两段与立方体连结在一起的固定轴与阀门上的滑动联轴器支承；关掉时，在介质压力的作用下，立方体不会形成位移。一般，与立方体连结在一起的上、下凸缘均装有滑动轴套或滚动联轴器，以减少启、闭时衬套与联轴器的磨擦力，进而降低操作转矩，这些固定球止回阀适用于高压和大口径管件。

固定球止回阀一般设有活动喷嘴密封圈，在介质压力的作用下，联轴器密封圈就能形成位移。在喷嘴密封圈的上方，设有预紫力弹簧，平常在弹簧预紧力的作用下，密封圈依然压在立方体上。当有介质压力时，介质压力使喷嘴密封圈牢牢压在圆球上，进而保证阀门的密封功耗。固定球止回阀按照阀体的结构分为两体式固定球止回阀，如图2-29所示；三体式固定球止回阀，如图2-30所示；上装式固定球止回阀，如图2-31所示；全铆接式固定球止回阀，如图2-32所示。

图2-30三体式固定球止回阀1一阀芯2一滤料压盖3-滤料4-阀门5-喷嘴密封圈6一立方体7-阀门连

接螺丝8-左、右阀门9-凸面IO-冲压端II-环连结端A-凸面结构厚度B-冲压端结构厚度C-环连结端结构厚度

图2-31上装式固定球止回阀1-滤料2一滤料压盖3-阀盖4-阀门连结螺丝5-阀门6-喷嘴密封圈7-衬套8-立方体9-法兰凸面IO-冲压端II-环连结端A-凸面结构厚度B-冲压端结构厚度C-环连结端结构厚度

另外，为保证固定球止回阀的密封功耗，在初次密封失效后，可选用一种适宜于高压、大口径固定阀门的注脂阀，就是在二体式、三体式、上装式、全铆接式固定球止回阀的阀门垫圈密封圈部位和滤料部位安装注脂阀。可在两个喷嘴密封圈和轮缘滤料处注入特制的密封脂，该密封脂要保证在50℃时不融化，保持原有的功耗。该密封脂在两个密封面上和轮缘滤料处产生一层油脂膜，既提高了密封功耗，又增加了操作扭矩，带注脂阀的固定球止回阀，要求按一定的时间间隔向固定阀门内注脂。

3．环保阀门结构种类弹性球止回阀

这些阀门的立方体是弹性的，如图2-33历示，适用于低温、高压介质。在立方体上开有一个弹性槽，一般垫圈密封圈选用金属制造，为了保证密封，还要巨大的密封比压，仅靠介质原本的压力已达不到密封要求，因此，应当对垫圈密封圈和立方体的接触面上施加外力。

弹性立方体是在立方体过水孔内壁的上、下端开一窄槽，以便使立方体荣获弹性。这些结构，在开启和关掉时可以降低两密封面间的磨擦，同时也就减少了操作扭力，使开启或关掉省力。

4．环保阀门结构种类双联阀门

该种联轴器的结构如图2-34所示，为双联L形浮动三通阀门。该种阀门用一个摇杆或齿轮啮合自动装置操纵两台L形三通阀门，两台动作应当*同步，使一台处于开启状态，另一台处于关掉状态。

图2-32全铆接式固定球止回阀1-衬套2一滤料压盖3-滤料4-阀门5-喷嘴密封圈6-立方体7-左、右阀门8-法兰凸面9-冲压端10-环连结端

A-凸面结构厚度B-冲压端结构厚度C-环连结端结构厚度图2-33弹性球止回阀图2-34双联阀门

喷嘴密封圈选用聚四氟烯烃制造，用螺丝压紧阀盖，实现密封。阀门与阀盖连结处设有调整螺母，以调整预紧力，喷嘴上方设有碟形弹簧，蜗轮箱与一阀门用托架固定连结，与另一台阀门用活动接头连结，要保证两台阀门衬套同轴，两台阀门衬套连结方向成180。。

该阀主要应适于罐式过滤器两过滤罐的擦洗，要保证一过滤罐在擦洗，另一过滤罐在工作状。

态。

5．V形球止回阀

其结构如图2-35所示。它在立方体上开有一个V形通道口，随着立方体的旋转，开口的面积不断发生变化，但开口面的形状仍然保持为三角形；当V形开口旋转到立方体和阀门上的密封圈紧一密接触时，达到关掉密封；开、关的视角范围是90。。这些阀门的特性如下：①V形开口与阀门密封面之间有剪切作用，可以截断纤维状的流体，如纸浆、纤维、含颗粒的介质，密封功耗好；②流通能力大，比相似型号的普通球阀高一倍；③流量特征近似于等百分

6．升降杆式联轴器

该种阀门多为金属密封阀门，为单壳体结构，喷嘴密封面点焊硬质合金，立方体与喷嘴的接触面也点焊硬质合金，还有在立方体表面选用超声速涂装炭化钨粉末，或选用热涂装镍基奈米金属粉末的，使立方体表面强度达60HRC以上。

图2-35气动V形球调节阀门1-手轮2-发动机3-薄膜4-弹簧5-连结杆6-弹簧套筒7-定位销8-万向轴承9-衬套10-驱动轴11-箱体12-连结托架13-立方体14、15-阀麈

图2-36轨道升降杆式联轴器1-球轴点焊层2一立方体3-阀门4-螺母5-双头螺柱6-六角形螺丝7-滤料注入附件8-阀盖9-衬套IO-衬套导销11-衬套螺丝12-联轴器13-联轴器座14-手轮15-衬套保护套16-继电器位置指示器17-阀助攻18-紧定螺丝19-滤料垫20-滤料21-可注入式滤料22一阀盖螺母23-支承螺母（未显示）24-立方体导销25-0形密封圈26-喷嘴体27-喷嘴密封圈28-立方体密封面29-球轴轴杆

该种阀门有两种结构，一种结构是在轴套上开有S形导槽，在阀盖上设有导销，导销与导槽配合，使衬套升降时推动立方体先离开喷嘴密封面，再旋转90。，达到开启位置，关掉时，先使立方体旋转90。，于是再压向汽缸密封面，如图2-36所示。

另一种结构是在轴套的上部铣有螺旋扁球阀类型，当轮缘升降时，螺旋扁先推动立方体脱离喷嘴密封面，于是再旋转900开启，当关掉时，轮缘推动立方体先旋转90。，抵达关掉位置后，再压向汽缸密封面，如图2-37所示。这些阀门在启、闭过程中，没有磨擦，适用于低温、高压载荷。

图2-37螺旋升降杆式联轴器1-立方体轴垫2-阀门3-立方体4-导销5-阀盖6-滤料压套7-滤料压板8-衬套9-电动装置IO-螺丝】l-螺丝12-滤料13-衬套导套14、17-螺母15-喷嘴16立方体轴18-六角形螺丝19-双头螺柱20-螺母21-铭牌

7．金属密封半阀门

该种阀门的立方体为部份球面，还有制成偏心的半球。喷嘴选用金属制成，在汽缸密封面处点焊硬质合金。关掉时，轮缘旋转900，使半球渐渐压向汽缸密封面，达到密封。开启时衬套逆向旋转90。使半球借助偏心，渐渐脱离垫圈密封面。该种结构的阀门球阀类型，在开启或关掉的顿时有点磨擦，之后立方体就舍*脱离开喷嘴密封圈。该种联轴器的结构如图2-38所示。它适用于低温载荷或介质中带有固体颗粒的场合，如电厂或电厂的除灰系统。

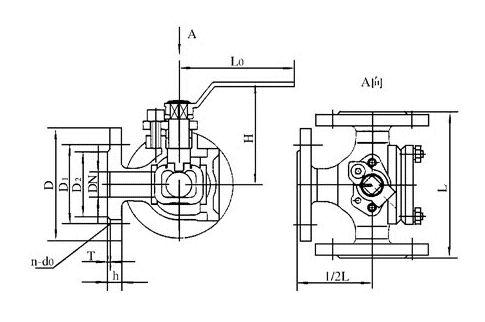

以上所述是按照立方体或阀门的结构方式来分类的。另外，依据阀门通道的位置又可分为直通式（图2-27）、三通式（图2-39）、直角式（图240）等。后两种阀门还有浮动球和固定球之分，主要是适于分配介质和改变介质流动方向的场合。与本产品相关论文：禁油低脂二氧化碳减压阀操作维护
