阀门,作为一种通用的机械产品,广泛应用于国民经济生产的各行各业。近年来,随着我国经济的高速发展,阀门产品的需求与日剧增,我国阀门工业也进入了高速发展的时期。阀门(valve)是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
一阀门的种类
很多阀门能够适应多种工况,但是如果选择不合理,阀门的性能和使用寿命会大打折扣。正确、合理的选择阀门,首先要了解各种阀门的类型和其工作原理,根据其使用范围进行选择才能使其发挥最佳性能。
闸阀

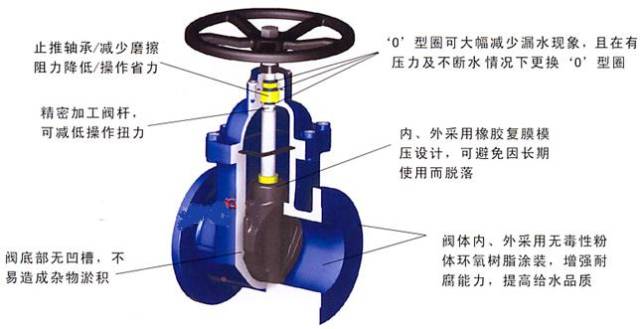

闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。2
优点是: 流体阻力小,启闭省劲,可以在介质双向流动的情况下使用, 没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。
闸阀按阀杆螺纹分两类:一是明杆式 ,二是暗杆式。4
按闸板构造分两类:一是平行 ,二是模式。
截止阀
截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是,依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀
蝶阀
蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。
蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单,开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济,而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。
q341f.com/' target='_blank'>球阀
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀, 在各行业得到广泛的应用。
球阀分两类:一是浮动球式, 二是固定球式。
球阀原理图
旋塞阀
旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。2
旋塞阀的种类很多,有直通式、三通式和四通式。

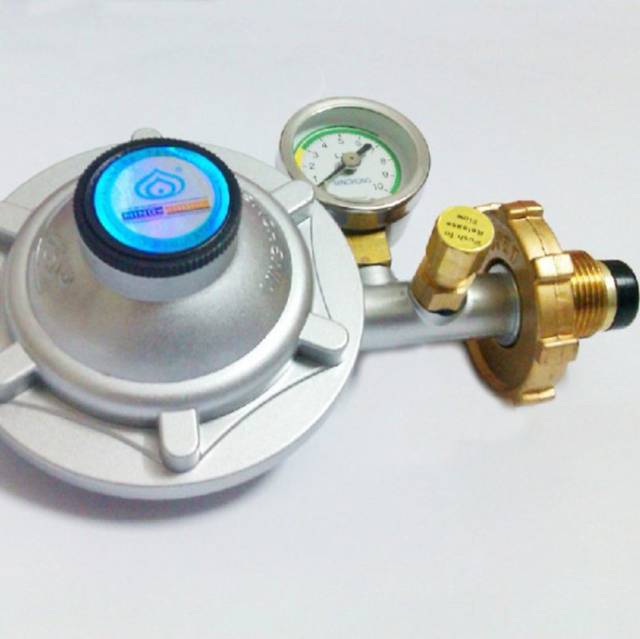

减压阀
减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50% 。减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。
活塞式减压阀是通过活塞的作用进行减压的阀门。
弹簧薄膜式减压阀,是依靠弹簧和薄膜来进行压力平衡的。
疏水阀
疏水阀也叫阻汽排水阀、汽水阀、疏水器等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。
疏水阀种类很多,有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。

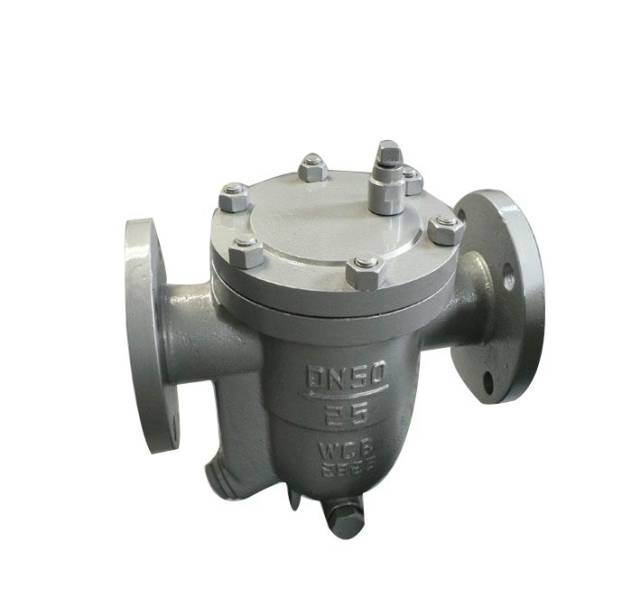

浮筒式疏水阀
二金属阀门的材质分类
阀门通常由阀体、阀盖、阀瓣、阀杆、热片、填料及驱动件组成。我们称阀体、阀盖的材料为壳体材料(也称主体材料),闸板/阀瓣、球体、阀座、阀杆、密封座常常称谓内件耐酸球阀,此外还有紧固件等。

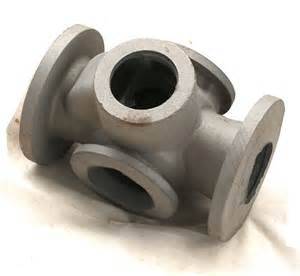

阀体、阀盖、阀瓣材料
阀体、阀盖和阀瓣是阀门主要零件,直接承受介质压力,所用材料必须符合“阀门的压力与温度等级”的规定。
常用材料有下面几种:
密封面材料
密封面是阀门最关键的工作面,密封面质量的好坏关系到阀门的使用寿命。通常密封面材料要考虑耐腐蚀,耐擦伤,耐冲蚀,抗氧化等因素

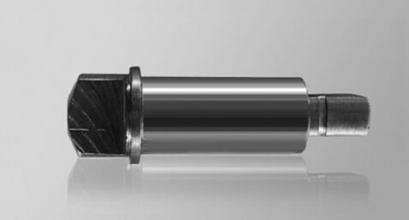

阀杆材料
阀杆在阀门开启和关闭过程中,承受拉、压和扭转作用力,并与介质直接接触,同时和填料之间还有相对的摩擦运动。
因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性,有一定的耐腐蚀性和抗擦伤性,以及良好的工艺性。
三塑料阀门
随着人们生活水平的提高,各种用品的多样化耐酸球阀,塑料阀门也开始兴起。相比其普通的金属阀门,塑料阀门大多有耐腐蚀,重量轻,不结垢,价格便宜等优点。那塑料阀门种类和特点有哪些呢?

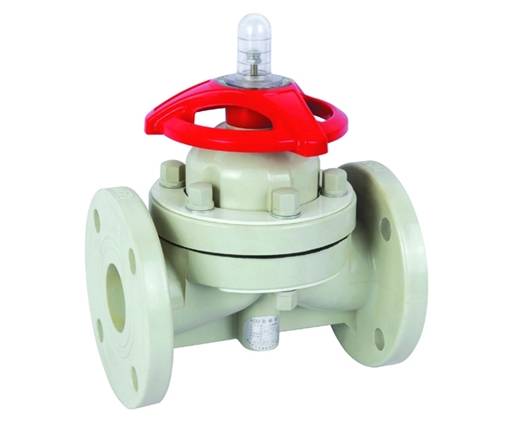

塑料隔膜阀

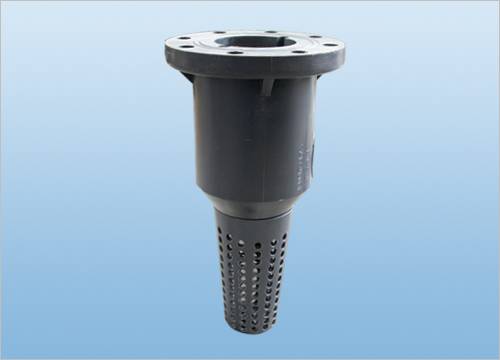

塑料底阀

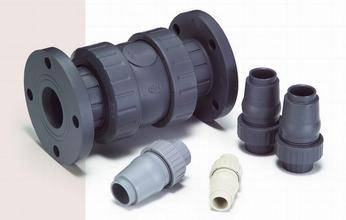

塑料止回阀

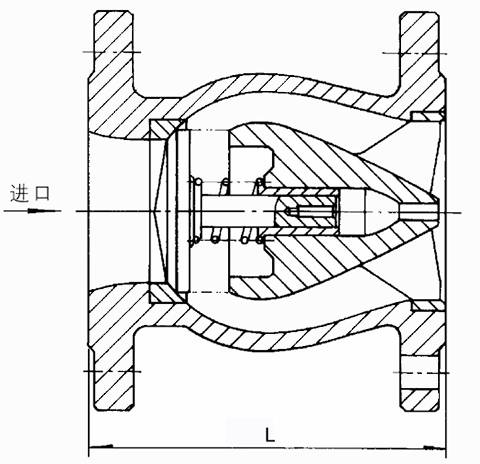

止回阀
