点击上方“暖通空调在线”可以订阅哦!

一、识图

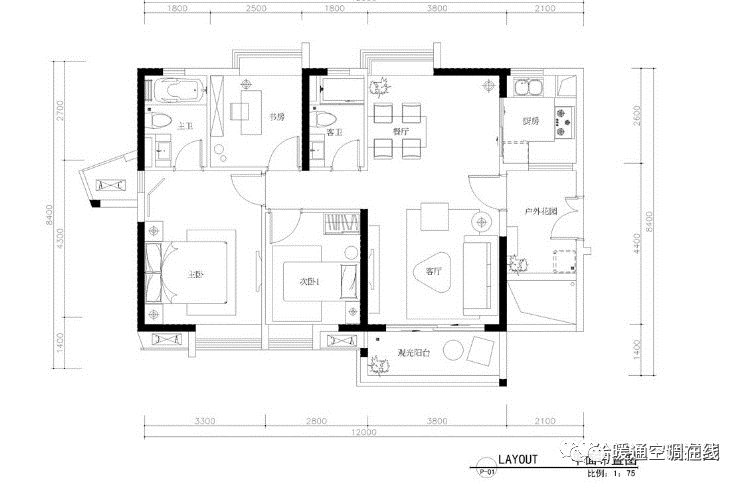

1、平面布置图:是表明建筑位置、建筑红线、建筑物四置、与周围建筑物关系的平面图,是工程测量防线的主要依据。

三通球阀t形球阀_耐酸球阀_硬密封球阀与软密封球阀

2、图纸目录:表明各专业图纸图号、图纸名称、张数的单页图,以便查找与核对清点。

3、各专业说明:一般施工图有设建筑、结构、安装说明图,涉及工程概况、设计经济技术指标、设计意图、指定做法表、建筑材料材质要求、设备选型、图标表。

4、平面图:表示每层平面水平管、立管、设备、设施、阀门、固定支架、入口位置等平面布置和管径变化标注及名称、编号标注。

5、系统图:主要表示系统管道空间走向、层数、管径、立支管的连接方式、阀门位置、设备设施与管道的连接等空间关系图。

6、详图:非标准的布置详图、平面节点详图、零部件加工图。

7、图籍:是设计指定标准施工图籍做法,一般设计以指定采用图籍名称、编号进行说明,不在画详图。二是施工人员按标准图籍做法施工。

二、工程施工过程控制

1、必须按施工图设计文件施工,更改或变更必须通过设计出具的变更通知书;

2、施工单位贬值的施工组织设计必须通过批准后方可施工;

3、施工前必须有专业工程技术交底;

4、分项工程或隐蔽工程完工后,必须通过自检,分项工程质量评定,请监理、建设单位进行验收,(检验批);

5、专项工程整体完工后,做水冲洗,通水试验、蔽水试验、严密性试验,符合要求后请监理、建设单位进行验收,并对整体工程进行评定。

6、调试(如采暖系统调试)、试验(有关消防、安全防范等重要系统进行试验)

三、施工材料、设备产品质量控制

1、材料、设备采购过程资料控制:厂家资质、产品检验合格证(注意检验合格证的检验产品的品种、规格、型号,有效期限)、出厂合格证,复印件追索标注;确定样品。

2、材料、设备进场验收:材料、设备进场时施工单位有关人员做好外观及内在产品质量验收,(包括规格型号、数量、包装),有样品的进行比较。

3、请监理对主要材料、成品、半成品、配件、器具和设备进行检验、认证,需做复试的重要材料做送试或做见证送试。

4、做好材料、设备的存储与保管,做好成品保护。

四、工程竣工资料控制

竣工资料包括内容:

1、竣工图:对工程实际施工做真实的反应。

2、施工组织设计:经批准的施工组织设计,施工过程对施工组织设计变更调整。

3、施工方案(重点大型项目),分项工程技术交底。

4、施工检验记录(检验批)验收记录。

5、施工过程中的的会议记要、图纸会审技术交底记录、设计变更、工程洽商、通知等,

6、材料、设备证明资料、送检材料检验报告、见证送试记录。

五、经济文件

1、施工前:招标文件及答疑、工程承包合同、中标报价书、经济类协议。

2、施工过程经济文件:

2.1、开工报告及开工通知单,工期变更报告(包括工期开工顺延、延误见证资料及价款索赔)及批件;施工场地地坪测量;

2.2、设计变更、工程洽商的造价调整报告及批件;

2.3、建设单位同意的合同外的其他事项的工作的认证资料及价款报告及批件;

2.4、违约索赔的事件的认证、索赔事项资料报告、送达见证证据,举证资料及批件。

3、竣工结算协议或审批单,财务对账单,付款计划。

六、重点材料检测、严密性试验

1、阀门:安装前必须作强度和严密性试验:

同品牌、同型号、同规格每批抽检10%,且不少于1个。主干管上的阀门及特种阀门必须逐个必须做强度和严密性试验;

强度试验压力为工程压力的1.5倍;严密性试验试验压力为工程压力的1.1倍。

2、敞口水箱做灌水试验,灌水试验静置24h,密闭水箱做水压试验,在试验压力下10min无渗漏为合格;

3、隐蔽或地埋的排水管在隐蔽前必须做灌水试验,灌水不低于底层卫生器具的上边或底层地面,灌水后15min水面下降后,在观察515min水面不下降,管道及接口无渗漏为合格。

4、安装太阳能集热器的集热排管、上下级水管应做强度试验压力为工程压力的1.5倍;

5、热交换器应做强度试验压力为工程压力的1.5倍,蒸汽部分蒸汽工作压力+0.3MPa,热水部分验压力不低于0.4 MPa;

硬密封球阀与软密封球阀_耐酸球阀_三通球阀t形球阀

6、散热器组成后或整组出场的散热器、辐射板,安装前做工程压力的1.5倍水压试验,不少于0.6 MPa。

七、常用建材

(一)、管材

1、焊接钢管:焊接钢管是由卷成管形的碳素钢板以对缝焊接加工的管材,用于低压流体输送管道,主要用于采暖、消防、雨水、空调水系统、工艺管道。焊接钢管图示标注为:DN**、如DN20、DN100,称为公称直径,表示近似管道内经。

2、镀锌焊接钢管:镀锌焊接钢管,是由碳素钢制造,以前有热镀锌和两种,冷镀锌钢管以被淘汰图示标注同焊接钢管,主要用于给水、空调水系统管道。图示标注同焊接钢管。

3、无缝钢管:、无缝钢管按制造方法分为热轧管和冷拔(轧)管。冷拔(轧)管的最大公称直径为200mm,热轧管最大公称直径为600 mm。在工艺管道工程中,管径超过57mm时,常选用热轧无缝钢管,管径小于57mm时常用冷拔(轧)管。管道工程常用的无缝钢管有以下三种:

(1)、一般无缝钢管,用普通碳素钢制造,有热轧、冷轧(拔)之分。应用范围较大,站类管道、室外管网、工艺及采暖管道。

(2)、低中压锅炉用无缝钢管:无缝钢管用优质碳素钢或合金钢制成,有热轧、冷轧(拔)之分。用于低压锅炉制造的连接管。

(3)、合金钢无缝钢管制成:主要用于特殊工艺管道。

图示标注为:DN**×**、如DN57*4、DN159*6,表示外径和壁厚,主要用于采暖、消防、空调水系统、工艺管道。

4、卷焊钢管:有两种

(1)、螺旋缝焊接钢管:.螺旋缝采用碳素钢板自动埋弧焊接制造,按输送介质的压力高低分为甲类管和乙类管两类。甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制,乙类管采用Q235、Q235F、Q195等钢材焊制,用作低压力的流体输送管材。

(2)、直缝卷制电焊钢管:螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

直缝卷制电焊钢管,可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

图示标注为:DN**×**、如DN57*4、DN159*6,表示外径和壁厚,主要用于管径大于250的大型管道,图示标注如无缝钢管,用于室外的采暖、供水、工艺管道。

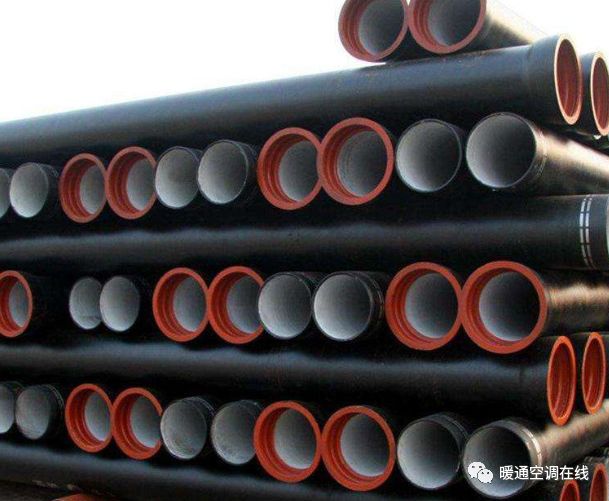

5、铸铁给水管:

硬密封球阀与软密封球阀_耐酸球阀_三通球阀t形球阀

(1)、砂型离心铸铁直管:材质为灰口铸铁。

(2)连续铸铁直管:材质为灰口铸铁管。

连接方式:承插口链接、胶圈接口、承盘(法兰)接口。

图示标注为:DN**、如DN50、DN75、DN100、 DN150,称为公称直径,表示近似管道内经。主要用于室外给水、高层室内雨水管道。

6、铸铁管排水管:普通排水铸铁承插管及管件。图示标注为:DN**、如DN50、DN100,称为公称直径,表示近似管道内经。以前是排水主要管材,由于新材质管材的应用耐酸q341f.com/' target='_blank'>球阀,现在主要用于室外排水、室内地埋管道。

7、柔性铸铁排水管:柔性抗震接口排水铸铁直管,此类铸铁管采用橡胶圈密封、螺栓紧固,在内水压下具有良好的挠曲性、伸缩性。能适应较大的轴向位移和横向由挠变形,管件整合性好,适用于高层建筑室内排水管,对地震区尤为合适。

图示标注为:DN**、如DN50、DN100,称为公称直径,表示近似管道内经。

8、有色金属管:如铜、不锈钢、铝管,图示标注为:ф**×**、如ф20*2.0、ф50*4.6表示外径和壁厚,用于公益管道。

9、塑料管种类与用途

(1)塑料排水管:塑料管一般是以塑料树脂为原料、加入稳定剂、润滑剂等以塑铸方法在制管机内经挤压加工而成。由于它具有质轻、耐腐蚀、外形美观、无不良气味、加工容易、施工方便等特点,在建筑工程中获得了越来越广泛的应用。主要用于多层建筑室内排水管道。

常采用得品种有:

UPVC塑料排水管、图示标注为:DN**、如DN50、DN75,DN110称为公称直径,表示近似管道内经

PVC芯层发泡塑料排水管管:图示标注为:**╳**、如50╳2.0、75╳2.5、110╳3.0、160╳3.2,表示外径和壁厚

连接方式:承插粘结。

(2)UPVC给水塑料管:图示标注为:ф**╳**、如ф2020、ф5046,表示外径和壁厚,主要用于室外园林、农业浇灌管道、图示标注为:**╳**、如63╳2.0、75╳2.2、110╳3.2、140╳4.7,160╳4.7表示外径和壁厚

按管道承受工作压力分为0.6Mpa、1.0Mpa、1.25Mpa、1.6Mpa,根椐压力不同,管子壁厚不同,连接方法有平承口、套管接口。

铝塑管:

管材特性:

1、管材中间有铝层,不透氧,腐蚀性小。

2、管材韧性好,可随弯就弯,减少阻力。

3、管材为盘管供货、运输、储存。

4、安装简便、快捷、省时省力。

5、管材耐高温可达950。

6、铝塑复合管可适用于采暖、生活冷热水、耐腐蚀管道。

前管材规格ф16-75mm,管材分普通型、高温型、特种型,规格表述xxxx前两位表示管材内径,后两位表示管材外径。如:1014、1216、1620、2632、3240、4150、5160。

缺点是价格比较贵,明装时不易调直,承压能力低,管材不易回收利用。

管材连接方式:管材与管件连接有卡套式连接和卡箍式机械连接两种,卡套式连接可用于局部少量安装工程;卡箍式机械连接可用于大面积施工。与钢管、阀件连接时应使用转换接头。

交联聚乙烯管(PE-X)

交联聚乙烯管特性与连接方式同铝塑管,主要用于地板采暖,用于地埋采暖管道时地埋部分不易设管件,管件设置在地面以上,管材规格ф16-25mm。

三型无规公聚聚丙烯塑料管(PP-R)

用于低温采暖、生活冷热水、耐腐蚀管道。

三通球阀t形球阀_耐酸球阀_硬密封球阀与软密封球阀

管材特性:

1、绿色环保、无毒无味、可回收利用,价格比较低,性能价格比高。

2、管道内壁光滑、阻力小、节能降耗。

3、安装简便、快捷、不渗漏、省时省力。

4、可用于暗装或明壮。

嵌段公聚聚丙烯塑料管(PP-E)一般用于冷水管、耐腐蚀管道。

1、目前管材规格ф20-110mm,管材按压力分1mpa、1.25mpa 、1.6mpa 、2mpa四中,规格表述xx×xx前两位表示管材外径,后两位表示管材厚度。如:20*2.0、25*2.3、32*2.9、40*3.7、50*4.6、63*5.8、。

2、缺点是管材抗低温性能差,施工环境温度必须在50C以上,材质脆易裂施工时不得抛摔,管材热膨胀系数大不适应高温管道,不阻燃,不能用于消防、燃气管道。

管材连接方式:管材与管件连接采用热熔连接。与钢管、阀件连接时应使用转换接头。

聚乙烯管(PE)

除具备以上塑料管的特性外,管径在ф63mm以下时盘管供应,ф63mm以上时每根管长度可达12米,减少了接头数量。

连接方式可采用承插热熔连接,热熔对接、电熔连接,接头强度高、牢固可靠、不渗漏。

一般用于燃气工程,低压供水工程,在江、河、湖底施工可采用沉桩法施工。在城市旧管改造时可穿在原有旧管道中,可不挖沟,避免路面及其他设施的破坏。

八、常用阀门

第一单元表示阀们类别代号

阀门类别

代号

阀门类别

代号

阀门类别

代号

闸阀

Z

蝶阀

D

疏水器

S

截止阀

J

止回阀

H

安全阀

A

球阀

Q

减压阀

Y

旋塞

X

第二单元表示驱动方式代号

驱动种类

代号

驱动种类

代号

驱动种类

代号

驱动种类

代号

硬密封球阀与软密封球阀_三通球阀t形球阀_耐酸球阀

涡轮传动的机械驱动

3

伞齿轮传动的机械驱动

5

液压驱动

7

电动机驱动

9

正齿轮传动的机械驱动

4

气动驱动

6

电磁强

8

柱:对于手轮、手柄、扳手等直接传动或自动阀门,省略本单元。

第三单元表示连接形式和结构形式代号

连接形式

代号

连接形式

代号

连接形式

代号

内螺纹

1

法兰

3

法兰

5

外螺纹

2

法兰

4

焊接

6

柱:法兰连接代号3仅用于双弹簧安全阀,法兰代号5仅用于杠杆式安全阀,单弹簧安全阀和其它类别阀门采用代号4。

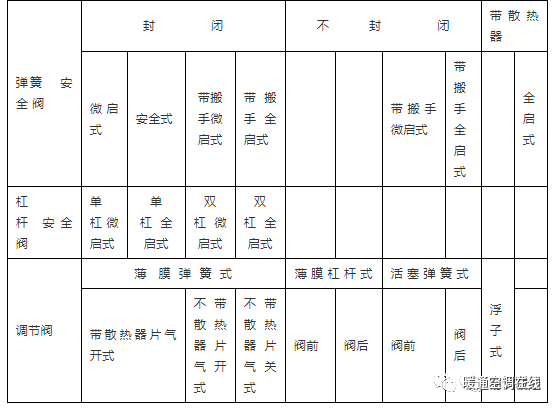

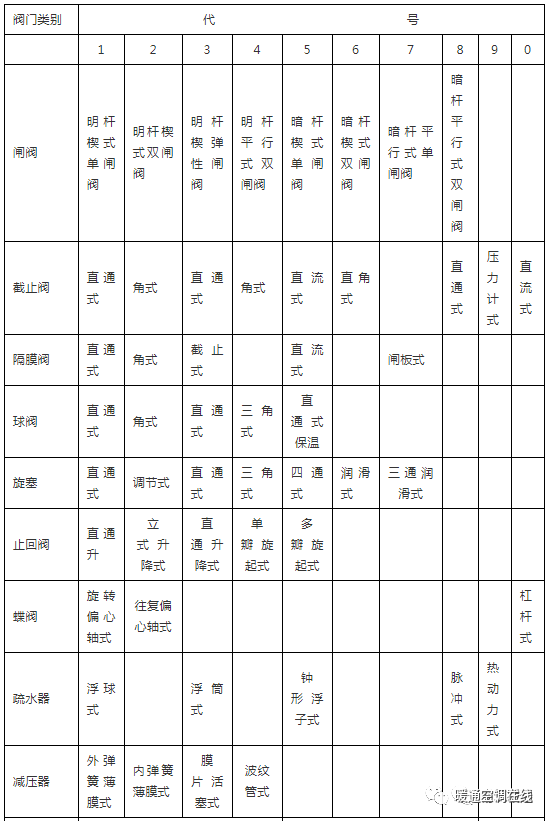

结构形式代号

耐酸球阀_三通球阀t形球阀_硬密封球阀与软密封球阀

硬密封球阀与软密封球阀_三通球阀t形球阀_耐酸球阀

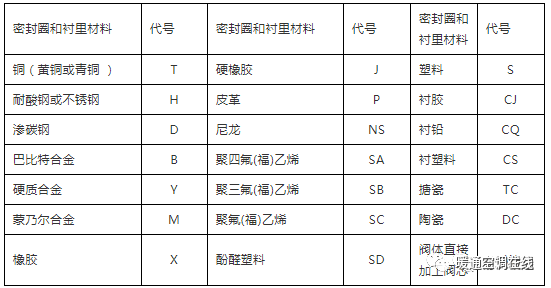

第四单元表示阀芯密封圈和衬里材料

三通球阀t形球阀_硬密封球阀与软密封球阀_耐酸球阀

第五单元表示公称压力代号,前四个单元后架“---”为数字例如:10、16。

第六单元表示阀体材料代号

阀体材料

代号

阀体材料

代号

阀体材料

代号

耐酸球阀_三通球阀t形球阀_硬密封球阀与软密封球阀

灰铸铁

Z

铸铜

T

铬镍钼钛铌耐酸钢

R

可锻铸铁

K

碳钢

C

铬钼钒合金钢

V

球墨铸铁

Q

中铬钼合金钢

I

铝合金

L

硅铁

G

铬镍钛铌耐酸钢

P

1、 按工作压力分类:

真空阀 工作压力低于标准大气压的阀门。

低压阀门:≤16公斤/CM2,常用16公斤/CM2、10公斤/CM2,公称压力PN 小于1.6MPa

中压法们:有25公斤/CM2,40公斤/CM2,64公斤/CM2三种,公称压力PN 2.5~6.4MPa

高压阀门:800~100公斤/CM2, 公称压力PN10.0~80.0Mpa

超高压阀 ≥100公斤/CM2,公称压力PN大于100Mpa

2、按介质温度分类

高温阀:大于450C的阀门。

中温阀:120 C大于、小于450 C的阀门。

常温阀:-40 C大于、小于120 C的阀门。

低温阀:-100 C大于、小于-40 C的阀门。

超低温阀:小于-100 C的阀门。

3、按阀体材料分类

非金属材料阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门:如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门

铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

金属阀体衬里阀门:如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

4、按阀门类别分为:

闸阀:是作为截止介质使用,优点是阀芯可以全部打开,此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭,适用保持闸板全开或全闭的工况。不适用于作为调节或节流使用。常用闸阀类型如:楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的形式是楔式闸阀和平行式。

连接方式为丝扣连接和法兰连接;

用于采暖、工艺管道系统,连接方式随管道连接方式;≥dn50给水、煤气管道上采用法兰闸阀。

截止阀:截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用;介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

常用的截止阀有以下几种:

角式截止阀,常用于卫生器具控制阀。

直通式截止阀,常用于给水系统

柱塞式截止阀:主要用于要求快速“开”或 “关”系统

硬密封球阀与软密封球阀_三通球阀t形球阀_耐酸球阀

连接方式为丝扣连接,法兰连接;用于蒸汽系统,连接方式随管道连接方式;≤DN50给水系统采用丝接,大于≥采用法兰连接。截止阀的优点,密闭性好。

球阀:球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线,完全平等的阀体内腔形成介质流动阻力很小。操作很小的转动力矩就能开启和关闭。

主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

连接方式为丝扣连接,法兰连接;用于给水系统,可以快速关闭。

蝶阀:蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

密封型式有两种

1、弹性密封:弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边,严密性好,弹性密封有受温度限制的缺陷。。

2、金属密封型式:采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度。

蝶阀适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品,因而必须具有足够的强度和刚度,以保证长期使用而不发生破裂或产生变形。

连接方式为法兰连接,主要用于消防系统、站类管道上。

止回阀:这种类型的阀门的作用是只允许介质向一个方向流动,通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

止回阀有三种类型

1、旋启式止回阀(摇板式逆止阀):旋启式止回阀有一介铰链机构,还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小,用于水平管线上。

2、升降式止回阀。有两种

普通升降式止回阀:这种阀门的阀芯上部有导杆,导杆和阀芯可沿着阀盖上的导向套筒自由升降,流体自左向右流动时,即把阀芯压开,当流体反向流动时阀芯下降到阀座上,通路即截断,普通升降式逆止阀只能安装在平向管道上。

弹簧式逆止阀:此阀门除了阀瓣可以自由地升降之外,再阀杆上设有弹簧,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些。而弹簧升降式逆止阀可以不受方向限制。无论在平向管道,竖向管道和成某一角度的管道均使用。弹簧升降式逆止阀。这种阀门的规格为15mm(1/2in)~50mm(2in)。

3、底阀。专门装在水泵吸入管进水口处的一种单向阀门,俗称"井底瓦拉"、"莲蓬头"等。

特殊要求的止回阀:缓闭止回阀(HC300X),微阻缓闭止回阀(HH44X),静音止回阀(HC42X),消声止回阀(H41X,HC41X)。价格依次降低。

减压阀:减压阀用以降低管道内介质压力,使介质压力符合生产的需要。常用的减压阀有活塞式、波纹管式减压阀、鼓膜式及弹簧式等。减压阀应直立安装在水平管道上,阀盖要与水平管道垂直,安装时注意阀体的箭头方向。减压阀两侧应装置阀门。高低压管上都设有压力表,同时低压系统还要设置安全阀。这些装置的目的是为了调节和控制压力方便可靠,对低压系统保证安全运行尤其重要。

连接方式为丝扣连接,法兰连接;有升降式(用于立管)、旋起式用于横管,用于横管时必须选用阀瓣朝上的止回阀;用于水泵出水口、吸水口,防止水倒流时安装止回阀。

连接方式为丝扣连接,法兰连接;用于蒸汽系统用户入口处减压用,一般出口管径比进口管径大两号。安装时和其它附件组成:其附件为安全阀、截止阀、压力表、均压管、旁通管组成。

疏水器:在输送蒸汽、压缩空气等介质中,会有一些冷凝水形成,为了保证装置的工作效率和安全运转,就应及时排放这些无用且有害的介质,以保证装置的消耗和使用。它有以下作用:能迅速排除产生的凝结水,防止蒸汽泄露。

连接方式为丝扣连接,法兰连接;常用的种类有低压恒温式疏水器,用于0.7公斤/cm2低压蒸汽采暖散热器回水处单个安装,用于高压的有热动力式、浮筒式、吊桶式、脉冲式、:安装蒸汽系统存有凝结水处,排出凝结水防止蒸汽损耗和泄漏;疏水器安装方式粉黛旁通关和不带旁通管。

安全阀:用于管路及设备内介质压力超过规定数值时能自动开启,派出所增加的压力介质,保证管路及设备内的介质在规定数值内工作,防止事故发生。

安全阀种类有:弹簧式、杠杆式、脉冲式。

三通调节阀:连接方式为丝扣连接,主要用于采暖系统。

旋塞阀(转芯阀):是指关闭件成柱塞形的旋转阀,通过90°的旋转使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形。其原理与球阀基本相似,其主要用于用于煤气系统,设备管道、泄水;形势有直通式、三通式,用于开启和关闭管道介质。

浮球阀:浮球阀又称漂子门、浮子门、落水闸等。杠杆的一端装有浮球(漂子),安装于水箱中能自动控制水箱的水位保持一定的高度,当用水时水位降低,浮球下落带动杠杆连动。浮球也随之浮起带到杠杆反向连动。到达一定水位时,浮球阀通路被完全隔断,阀门自动开闭。

自动排气阀:用于采暖系统、站类管道系统,安装在系统最高处,自动排出系统空气。

手动放风门:用于采暖系统,安装在系统最高一层的散热器上端,可以手动排放空气。

电动阀(电磁阀):用于设备管道上自动关闭和打开的阀门,常用于消防系统。

3、阀门研磨:工艺要求高的管道,设计有要求对阀门进行研磨,有手工、机械转动研磨,平面阀瓣在铸铁工作平台上进行研磨耐酸球阀,研磨磨粉有人造金刚玉、人造金刚砂;阀座既非平面阀瓣采用阀座和阀瓣对磨,研磨磨料有机油、油石粉。一般阀门不需要研磨。

4、阀门接替检查:重要位置上的阀门安装前应进行水试验,检查其严密性;阀门安装前应对阀杆上的压兰及填料进行检查,补充填料,在保证阀杆转动灵活拧紧压兰。

5、阀门安装:水平管上的阀门,阀杆手轮朝上,必要时可以45度倾斜;立管上的阀门阀杆手轮应朝外。

九、常用管件

1、铸钢管件(可锻铸铁、马钢管件):工作压力在0.1Mpa以内。常用的有同径三通25*25*25、异径三通25*20*25、同径弯头25、异同径弯头25*20、管箍、活接头(油任)、补芯、端节、管堵等。与焊接管配套使用。

2、镀锌管件:常用的有同径三通、异径三通、同径弯头、异同径弯头、管箍、活接头(油任)、补芯、端节、管堵等。与镀锌管配套使用。

3、段铁管箍(熟铁管箍)用于在焊接钢管、无缝钢管、卷悍钢管主管道上接三通使用。优点是可进行焊接操作。

4、铸钢丝扣法兰:用于镀锌钢管、之间、与设备、阀件连接使用。镀锌钢管与铸钢法兰采用死扣连接,铸钢法兰之间、与设备、阀件之间加垫用螺栓连接,螺栓露出螺母为螺母厚度的二分之一。

5、焊接法兰:用于在焊接钢管、无缝钢管、卷悍钢管之间、与设备、阀件连接使用。采用焊接方法把法兰与钢管成900垂直焊接,加垫用螺栓连接,螺栓露出螺母为螺母厚度的二分之一。

6、沟槽连接件:主要用于消防工程。由成品橡胶垫、连接管件组成,安装比较快捷。

7、铸铁排水管件:T型三通、Y型三通、TY三通、450弯头、900弯头、管箍(套袖)、立管检查口、平面扫除口、风帽。

8、柔性铸铁管件:管件使用功能同铸铁排水管件,但是管件一般为加长型,省去短管和接口,提材料计划时尺寸必须准确。

9、PVC-U塑料排水管件:三通、450弯头、900弯头、立管检查口、伸缩节、平面扫除口、风帽等。

10、铝塑、交联塑料管件:常用的有同径三通25*25*25、异径三通25*20*25、同径弯头25、异同径弯头25*20、同径管箍、异径管箍、转换接头、。连接方式有卡套式连接和卡箍式机械连接两种,提材料计划和采购管件时注意。

11、各种塑料管件:常用的有同径三通25*25*25、异径三通25*20*25、同径弯头25、异同径弯头25*20、同径管箍、异径管箍、转换接头、一般采用热熔连接蠖焊接。
