关于气动隔膜泵,你需要了解这些?

类别:阀门行业动态  发布时间::[2022-08-24 23:04:46]

气动高压铸铁球阀_气动速闭阀如何复位_高铬铸铁球

气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体。气动隔膜泵其有四种材质:工程塑料、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。

一、气动隔膜泵工作原理

高铬铸铁球_气动高压铸铁球阀_气动速闭阀如何复位

气动隔膜泵连接压缩空气后,气阀控制压缩空气推动膜片1向右移动,同时膜片会挤压右膜腔室中的介质从而将介质排出泵腔。膜片不只起输送介质的作用,同时在气动隔膜泵腔中起隔离压缩空气和介质。

当一个膜片被压缩空气推向远离中间体时,与此同时通过连杆链接的另外一个膜片移向中间体=其中,处于高压中的连杆其作用是连接位于两个模腔室中的膜片。当膜片2移向中间体时,膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。

当膜片2移向中间气阀时,气动隔膜泵入口发生真空并通过大气压力将介质压八泵的进口中。此时气动高压铸铁q341f.com/' target='_blank'>球阀,气动隔膜泵的进口阀球会被抬高而离开阀座,保证介质很轻松的通过进口管路而充八泵腔中。

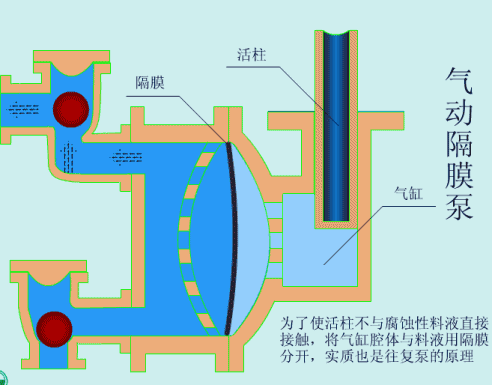

二、气动隔膜泵工作原理示意动图

气动高压铸铁球阀_气动速闭阀如何复位_高铬铸铁球

三、气动隔膜泵性能特点

1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花。

3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送。

5)流量可调节气动高压铸铁球阀,可以在物料出口处加装节流阀来调节流量。

6)具有自吸的功能。

7)可以空运行,而不会有危险。

8)可以潜水工作。

9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

10)没有复杂的控制系统,没有电缆、保险丝等。

11)体积小、重量轻,便于移动。

12)无需润滑所以维修简便,不会由于滴漏污染工作环境。

13)泵始终能保持高效,不会因为磨损而降低。

14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热。

15)没有动密封,维修简便避免了泄漏。工作时无死点。

总结:

气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类,采用压缩空气为动力源,对于各种腐蚀性液体均可使用。但是在使用的过程中,应该加强设备的维护和保养,以免造成大的损失。
