HQ44X/HQ45X微阻球形止回阀

  • 产品详情

HQ44X微阻球形止回阀/ HQ45X微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
主要技术参数



型号
公称压力
（MPa）
壳体试验
压力（MPa）
密封试验
压力（MPd)
阀体材料
球体材料
HQ44/45X-10
1.0
1.5
1.1
铸铁
碳钢包胶
HQ44/45X-16
1.6
2.4
1.76

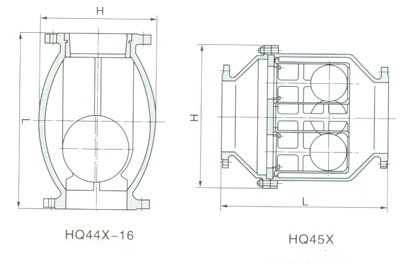

主要外形尺寸
HQ44X微阻球形止回阀



HQ44X-10 16外形尺寸
公称通径
200
250
300
350
400
450
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
1155
1260
1350
1660
1700
连接尺寸
法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准
HQ45X微阻球形止回阀



HQ45X-10 16外形尺寸
公称通径
200
250
300
350
400
450
500
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1150
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
980
1155
1260
1350
1660
1700
连接尺寸
法兰连接尺寸PNl 0MPa接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
