一、美标波纹管截止阀概述

WJ41H美标波纹管截止阀适用于易燃、易爆、有毒、强渗透性、放射性和贵重、高纯介质等。其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。

二、美标波纹管截止阀的特点

1、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
2、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
3、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不想传统的只对螺纹加润滑油。
4、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

三、美标波纹管截止阀参数表

公称通径：1/2"-8"	公称压力：150LB-600LB
适用介质：水、油、蒸汽等	适用温度：-20℃-425℃
阀体材质：碳钢、不锈钢	控制方式：手动、电动、气动
设计标准：ASME B16.34	结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5	试验和检验标准：API 598

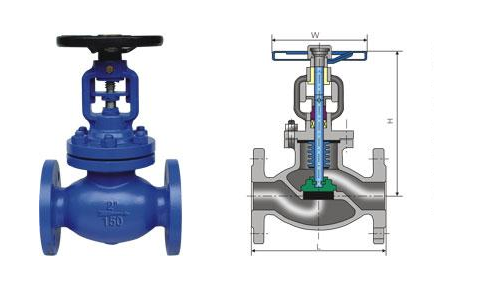

四、美标波纹管截止阀尺寸表

DN	L	D	D1	D2
1/2	108	90	60.5	35
3/4	117	100	70	43
1	127	110	79.5	51
1-1/4	165	125	98.5	73
1-1/2	203	150	120.5	92
2	216	180	139.5	105
2-1/2	241	190	152.4	127
3	292	230	190.5	157
4	406	280	241.5	216
5	495	345	298.5	270

五、应用

美标波纹管截止阀广泛应用于石油化工、化纤纺织、塑料制纸、电力钢铁、印染橡胶、天然气等其他气体中，性能安全可靠，广泛应用于乙二醇等工业流体。采用波纹管密封的设计，消除普通阀门阀杆老化快易泄漏的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维护及频繁的维修保养，还提供清洁安全工作环境。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标波纹管截止阀性能参数、结构尺寸参数等详情，请联系我们。
