一、电动截止阀概述

J941H电动截止阀也叫做电动截门，是使用广泛的一种阀门，与电动球阀是有区别的，在开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压、而且适用于高压。依靠电动推力旋转阀杆，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流动。

二、电动截止阀参数表

公称通径：DN50-DN600	公称压力：1.6MPa-16.0MPa
适用介质：水、气、油	适用温度：-20℃-425℃
阀体材质：碳钢、不锈钢	设计与制造：GB/T 12235

三、电动截止阀的特点

1、产品设计制造按国家标准，结构合理，密封可靠，性能优良，造型美观；
2、阀瓣、阀座密封面用铁基合金堆焊或司太立钴基质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长；
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性；
4、倒密封采用螺纹连接密封或本体堆焊奥氏体不锈钢而成，密封可靠，填料更换可在不停机情况下进行方便快捷不影响系统运行。

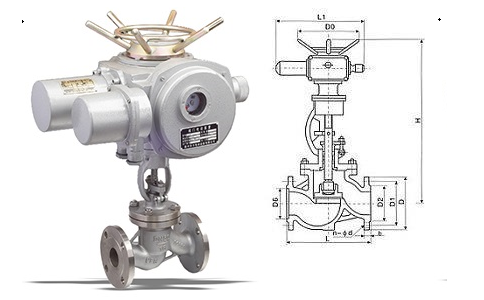

四、电动截止阀尺寸表

DN	L	D	D1	D2	H	L1	L2
50	230	160	125	100	645	590	371
65	290	180	145	120	690	590	371
80	310	195	160	135	715	590	371
100	350	215	180	155	770	590	371
125	400	245	210	185	780	590	371
150	480	280	240	210	810	590	371
200	600	335	295	265	967	810	515
250	650	405	355	320	1143	810	515
300	750	460	41	375	1292	830	540
350	850	520	470	435	1473	935	830
400	980	580	525	485	1755	1180	-
500	1150	705	650	608	2035	-	-

五、应用

电动截止阀启闭时应力应该平稳，不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。管路初用时，内部脏物较多，可将截止阀微启，利用介质的高速流动，将其冲走，然后轻轻关闭，再次开启，如此重复多次，再投入正常工作。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的电动截止阀性能参数、结构尺寸参数等详情，请联系我们。
