一、不锈钢内螺纹截止阀概述

J11W不锈钢内螺纹截止阀通常应用在密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。该产品具有结构紧凑、外形精美、性能好、使用方便等诸多特点。适用于空气、蒸汽、水、气体、石油、腐蚀性介质等，广泛应用于石油、化工、冶金、轻工、造纸、制冷等工作领域。

二、不锈钢内螺纹截止阀参数表

公称通径：DN15-DN50	公称压力：1.6MPa-6.4MPa
适用介质：水、气、油	适用温度：-20℃-180℃
阀体材质：不锈钢	连接方式：螺纹连接

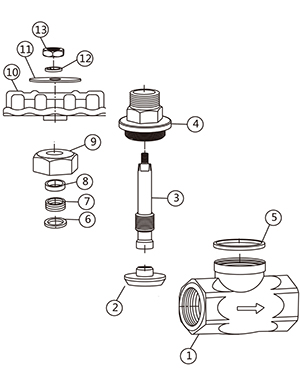

三、零部件材质

序号	名称	材料
1	阀体	CF8M	CF8
2	阀瓣	SS316	SS304
3	阀杆	SS316	SS304
4	阀盖	CF8M	CF8
5	体盖垫片	PTFE	PTFE
6	垫片	SS316	SS304
7	填料	PTFE	PTFE
8	压盖	SS304	SS304
9	阀盖螺母	CF8	CF8
10	手轮	AL	AL

四、不锈钢内螺纹截止阀尺寸表

DN	L	D	H	E
15	68	10	92	72
20	80	16	97	72
25	90	19	108	80
32	102	25	128	100
40	118	34	135	108
50	135	46	150	130

五、应用

不锈钢内螺纹截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的不锈钢内螺纹截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。
