专业阀门制造



公称通径		DN15～200、NPS 3/4～8
公称压力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
阀门材料及适用工况	零件名称	材    料
	3.阀体	WCB	CF8(304)	CF8M(316)
	2.阀座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、对位聚笨
	5.球体	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夹套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	适用介质	水、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）
设计制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度		GB/T 12221-1989、ANSI B16.10；JIS B2002
连接法兰		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
压力试验		JB/T 9092-1999、API 598
传动方式		手动、蜗轮蜗杆传动、气动、电动。

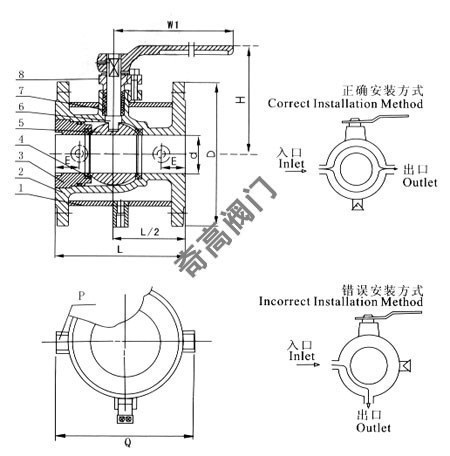

公称通径		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	1.5"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2.5"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	800	G3/4"
200	8"	203	330	300	12"	100	492	410	800	G3/4"
