一、苏式内螺纹截止阀概述

J11W苏式内螺纹截止阀通常应用在密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。该产品具有结构紧凑、外形精美、性能好、使用方便等诸多特点。适用于空气、蒸汽、水、气体、石油、腐蚀性介质等，广泛应用于石油、化工、冶金、轻工、造纸、制冷等工作领域。

二、苏式内螺纹截止阀参数表

公称通径：DN15-DN50	公称压力：1.6MPa-6.4MPa
适用介质：水、气、油	适用温度：-20℃-180℃
阀体材质：碳钢、不锈钢	连接方式：螺纹连接

三、零部件材质

名称	J11W-(16-64)C	JIIW-(16-64)P	JIIW-(16-64)R
阀体	WCB	ZG1Cr18Ni9Ti 304 CF8	ZG1Cr18Ni12Mo2Ti 316 CF8M
阀盖	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
阀杆	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯
填料	聚四氟乙烯

四、苏式内螺纹截止阀尺寸表

DN	L	D	B	H	E
15	90	13	16	104	72
20	100	16	19	110	72
25	120	20	25	124	80
32	140	30	33	145	100
40	165	36	40	165	108
50	190	42	50	192	130

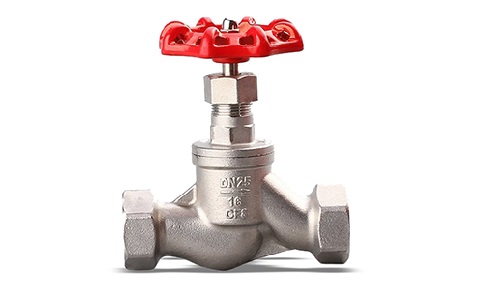

五、产品图片

苏式内螺纹截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的苏式内螺纹截止阀性能参数、结构尺寸参数等详情，请联系我们。
