专业阀门制造



型号	阀体	阀瓣	支架	阀杆
J41F4-10/16	WCB衬F4	WCB衬F4	WCB衬F4	2Cr13
J41F46-10/16	WCB衬F46	WCB衬F46	WCB衬F46



型号	公称压力 PN（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度 （℃）	适用介质
J41F4-10	1.0	1.5	1.1	-20 ~180	硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
J41F4-16	1.6	2.4	1.76	-20 ~180
J41F46-10	1.0	1.5	1.1	-20 ~150
J41F46-16	1.6	2.4	1.76	-20 ~150

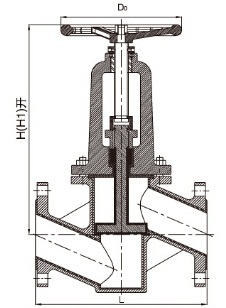

公称通径 DN（mm）	尺寸（mm）
	L	H	H1	D0
15	130	220	250	125
20	150	220	250	125
25	160	235	270	125
32	180	265	300	170
40	200	280	315	170
50	230	310	355	170
65	290	340	400	250
80	310	420	500	250
100	350	460	540	320
125	400	470	570	320
150	480	560	670	360
200	600	610	725	400
250	730	750	870	500
300	850	860	1020	600
