型号	阀体	蝶板、阀杆	密封挡圈	填料
D341F46-10/16	WCB衬F4	WCB衬F4	聚四氟乙烯F4 PTFE	硅橡胶
D341F46-10/16	WCB衬F46	WCB衬F46



型号	公称压力 PN（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度 （℃）	适用介质
D341F4-10	1.0	1.5	1.1	-20 ~180	硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
D341F4-16	1.6	2.4	1.76	-20 ~180
D341F46-10	1.0	1.5	1.1	-20 ~150
D341F46-16	1.6	2.4	1.76	-20 ~150

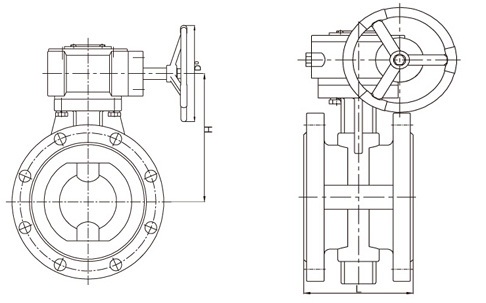

公称通径 DN（mm）	尺寸（mm）
	L	H	D0
50	108	145	140
65	112	150	140
80	114	160	160
100	127	175	160
125	140	185	240
150	140	220	240
200	152	260	280
250	165	300	280
300	178	335	320
350	190	400	320
400	216	510	320
450	222	595	320
500	229	710	320
600	267	740	400
700	292	835	400
800	318	930	400
