型号	阀体	蝶板	阀杆	密封挡圈	填料
D71F46-10/16	WCB衬F4	WCB衬F4	2Cr13	聚四氟乙烯F4 PTFE	硅橡胶
D371F46-10/16	WCB衬F46	WCB衬F46



型号	公称压力 PN（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度 （℃）	适用介质
D71F46-10	1.0	1.5	1.1	-20 ~180	硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
D71F46-16	1.6	2.4	1.76	-20 ~180
D371F46-10	1.0	1.5	1.1	-20 ~150
D371F46-16	1.6	2.4	1.76	-20 ~150

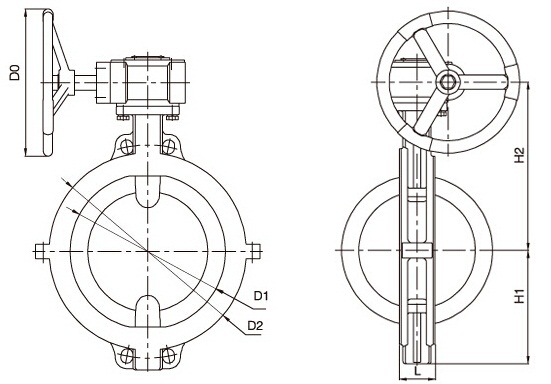

公称通径 DN（mm）	尺寸（mm）
	L	H1	H2	D1	D2	D0
50	43	75	150	49	98	140
65	46	83	155	62	115	140
80	46	90	175	77	133	160
100	52	100	180	97	148	200
125	56	105	201	122	185	200
150	56	133	225	147	215	240
200	60	165	260	197	265	280
250	68	196	296	247	320	280
300	78	225	330	295	370	320
350	78	264	360	340	430	320
400	102	285	410	390	485	320
450	114	310	455	440	540	320
500	127	350	495	490	590	320
600	154	410	550	590	690	400
700	165	495	650	685	800	400
800	190	550	720	785	900	400
